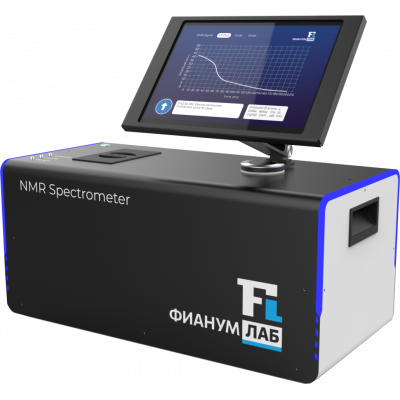

- Краткое описание
Позволяет определять:
- Общую пористость (Кп);
- Распределение пор по размерам (Т2);
- Расчетную проницаемость.
При наличии пиролитического анализатора «ФИАНУМЛАБ» рассчитывает для образцов горных пород:
- Коэффициент водонасыщенности (Кв);
- Коэффициент нефтенасыщенности (Кн).
Технические характеристики
Блок основной
ДхШхВ – 590х300х260 мм;
Вес – 55 кг;
Напряжение питания – (220 ± 20) В;
частота (50 ± 1) Гц;
Потребляемая блоком электроники мощность ~150 Вт.
Система электронная
Цифровая система контроля работы магнитов, передачи параметров эксперимента, получения и регистрации результатов в процессе эксперимента;
Система магнитная
Магнитная система для создания импульсных последовательностей и проведения эксперимента:
Частота резонанса – до 22 МГц;
Переключение режима детектирования для образцов 10х10 и 30х30 мм;
Вид детектирования – цифровой квадратурный.
Встроенный ПК-планшет
ПК-планшет 13», Intel Core i5, оперативная память 8 ГБ, встроенная память 256 ГБ, Wi-Fi, Win11. Выполняет функции автономного контроля рабочей станции: создание проекта, выполнение экспериментов, визуализация и анализ данных, создание отчетов и др.
Программное обеспечение
Работа в последовательности CPMG;
Автоматическая настройка (подстройка) резонансной частоты, временных характеристик импульсных последовательностей, коэффициента усиления;
Программная обработка полученных данных (релаксационных кривых) с приведением к спектральному распределению Т2;
Результаты экспериментов хранятся в базе данных с привязкой к проектам с указанием месторождений, скважин, площадей и др.;
Автоматический расчет общей пористости (Кп);
Автоматический расчет распределения пор по размерам и проницаемости на основании распределения Т2;
Возможность внесения пиролитических данных о плотности нефти и её содержании (мг/г породы) в исследуемом образце для автоматического расчета коэффициентов водо- (Кв) и нефтенасыщенности (Кн);
Обширные возможности экспорта файлов в электронные таблицы Excel (.csv, .xlsx) и Open Office (.stw, .stc), векторный (.eps, .svg, .pdf), растровый (jpg, .png и др.) и текстовый (.txt, .rtf, .docx и пр.) форматы.
Почему 22 МГц лучше, чем 2 МГц?
За счёт использования магнитно-резонансной системы высокой частоты до 22 MГц система позволяет с максимальной точностью определять пористость и рассчитывать проницаемость нетрадиционных, сланцевых низкопроницаемых коллекторов и перекрывающих отложений.
Использование запатентованной методики комплексирования данных ЯМР-релаксометрии и пиролиза позволяет определять прямым методом количество УВ и фиксировать коэффициенты водо- и нефте-насыщенности на образцах любой геометрии от 5 до 30 мм по максимальному сечению (буровой шлам, куски породы и стандартные образцы керна).
Технология оптимизирована для изучения пород отложений типа «ТРИЗ», глинизированных, карбонатизированных, содержащих «тяжёлые» УВ, «бажениты», сланцы и иных горных пород имеющих тонко-капилярные системы фильтрации.
Инновационная система ЯМР-релаксометр «ФИАНУМЛАБ» в сравнении с аналогами:
При данной конфигурации установки величина нагрузки на образец задается и контролируется пользователем в ручном режиме.
- Уменьшает «мертвое время» анализа;
- Уменьшает влияние шума (отношение «сигнал/шум» повышается);
- Позволяет проводить анализ с меньшим временем между эхо-импульсами (ТЕ);
- Уменьшает время анализа (количество накоплений до получения качественного сигнала).
Почему 22 МГц – это технология «high end»?
Существует мнение о влиянии естественной магнитной восприимчивости горных пород на работу магнитных систем ЯМР-релаксометров высокой частоты, тем не менее степень её влияния является дискуссионной.
Объективно:
- Явление «помех» и их влияние находится в области изучения и не имеет конечных ответов;
- Oxford Instruments, являющиеся стандартом ЯМР исследований, имеют в своей линейке прибор GeoSpec LT – 23 MHz (29 mm. )
Таким образом, ЯМР-релаксометр «ФИАНУМЛАБ» является не уступающей Российской технологией, предлагающей новые стандарты точности и применимости.
Решаются следующие задачи:
- Добавление базовых импульсных последовательностей:
- «инверсия-насыщение»,
- «инверсия-восстановление»,
- эхо.
- Получение распределения Т1 и построение графических карт Т1-Т2.
- Функции анализа архивных данных в БД (в т.ч. по запросам пользователей).
- Модуль визуализации для построения графиков изменения петрофизических свойств (Кп, Кв, Кн и др.) от глубины, создание профилей изменения петрофизических параметров по ряду скважин.
- Специализированная ячейка для имитации пластовых условий (давление, температура).
- Система мониторинга температуры на поверхности образца в процессе эксперимента.
- Модуль ионного обмена.
