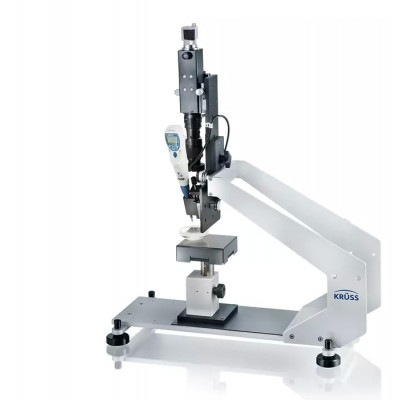

Прибор для измерения краевого угла в углублениях TVA100B

Прибор был разработан для решения специфических задач в области биотехнологии, микроэлектроники, производства плат, керамики, линз и т.п. Прибор может быть приобретен сам по себе, в виде сменного модуля для систем DSA25, DSA30, DSA100, а также в виде портативной версии для работы с большими образцами.

Стандартный анализ краевого угла в углублении или на поверхности со сложным рельефом не возможен, т.к. на подобных образцах нельзя получить изображение капли сбоку. При измерении краевого угла в углублении камера располагается сверху, а краевой угол рассчитывается на основании расстояния между двумя точками отраженного света с кривой поверхности капли. Дозирование капли осуществляется микрометрической автоматической пипеткой.

Данная технология позволяет измерить краевой угол на сложных поверхностях, не разрушая образец. Кроме того, наблюдение за образцом сверху позволяет визуально оценить неоднородность смачивания. Так как капля может быть расположена в любом месте, свободная энергия поверхности может быть рассчитана на основании различных жидкостей.

Видеокамера воспринимает отраженный свет и передает его на компьютер, далее специальная программа производит расчет и анализ. Видеокамера подключается к компьютеру через интерфейс RS232. Прибор можно также подключить к ноутбуку с PCI-слотом, при заказе специальной карты-адаптера. Прибор не может работать без компьютера.

Технические характеристики
