- Краткое описание
Многофункциональный модульный прибор DSA100 - профессиональное решение задач по исследованию поверхностей. Все элементы убраны в корпус прибора и закрыты дверцами и съемными крышками.
Видеокамера позволяет снять изображение капли и передать ее на компьютер, далее уже программа производит расчет и анализ. Стандартная видеокамера может быть заменена на специальные высокоскоростные камеры. Прибор также имеет большой прямоугольный источник света, что снижает блики и улучшает качество изображения.
Прибор не может работать без компьютера. Компьютер позволяет задать параметры работы, а также обработать данные и вывести результаты.
Прибор имеет несколько систем дозирования, в том числе "карусель", благодаря которой возможно автоматическое исследование образца по 1-8 жидкостям без участия оператора. Жидкость подается по магистралям (шлангам) из емкостей. Пространство, в котором перемещается дозирующая система, закрыто защитным прозрачным экраном из плексигласа, чтобы избежать как поломки самой системы, так и обезопасить оператора.
Система DSA100 имеет большой диапазон столиков для образца, которые могут управляться вручную (ручной лифт) или с помощью программы. Оси, управляемые программой, позволяют полностью автоматизировать процесс измерения, в том числе они позволяют построить энергетическую карту поверхности по заданному шаблону. Программа для построения карты поставляется в комплекте с автоматическими осями и программой DSA3.

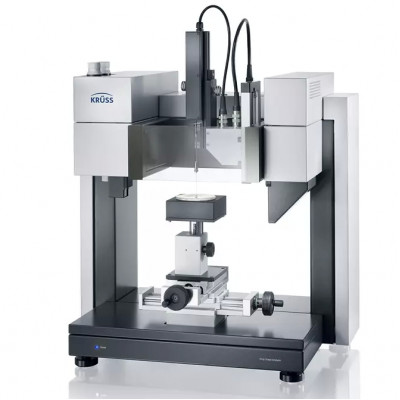

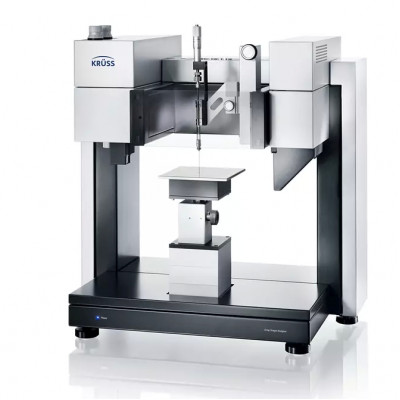

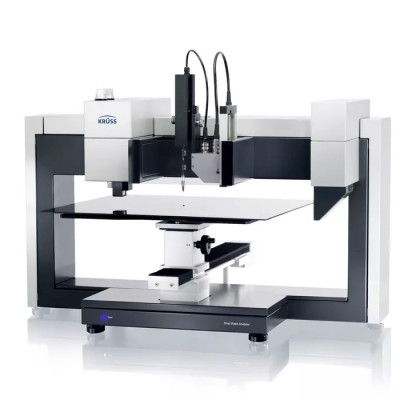

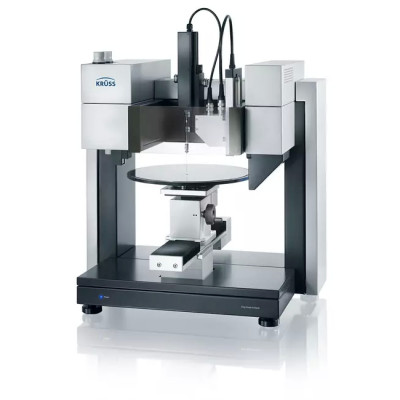

Базовые комплектации системы: DSA100S, DSA100B, DSA100S, DSA100L, DSA100W и т.п., могут быть дополнены или изменены с помощью дополнительных опций. Кроме того, имеются дополнительные модификации DSA100 для решения специфических задач.
- DSA100 может иметь наклонное основание для исследования стекающих капель (модификация DSA100 tilting table). В этом случае весь прибор крепится на этом основании.
- Для работы с микрообъектами поставляется система микро-дозирования (объём дозировая 50 пкл) и специальное крепление образца. Модификация DSA100M используется в наноисследованиях.
- Для исследования под давлением до 700 бар прибор встраивается в камеру высокого давления (см. DSA100HP).
- Для изучения межфазной реологии поставляется модуль EDM/ODM (модификация DSA100R).
Технические характеристики
| Модель |

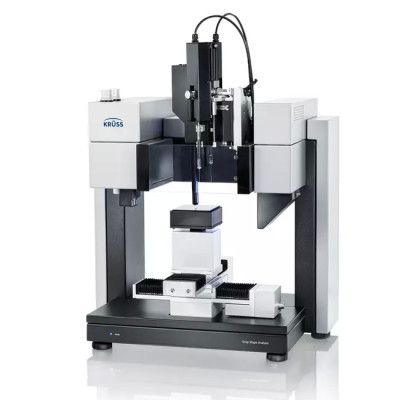

DSA100B | DSA100S | DSA100E |
| Краевой угол - диапазон - разрешение |
0 … 180° ± 0,01° |
||
| Межфазное натяжение (опция) - диапазон - разрешение |
0,01 … 2000 мН/м 0,01 мН/м |
||
| Макс. размер образца | 320 х ∞ х 175 мм | ||
| Рабочие температуры (опция) | -30 … +400°С | ||
| Габариты (Д х Ш х В) | 380 х 620 х 610 мм | ||
| Вес | 25 … 45 кг | ||
| Система дозирования*: | ручная (1 шприц) |
автоматическая (1 шприц) |
карусель (4 шприца) |
| Оси для столика*: | Z ручное управление |
X, Y, Z ручное управление |
X, Y, Z управление программой |
| Методы измерения: - метод лежащей капли (краевой угол) - метод висящей капли (поверхностное натяжение) - расчет свободной энергии поверхности (8 методов) - метод отраженного света - ODM/EDM-реология |
+ опция опция опция опция |
+ + опция опция опция |
+ + + опция опция |
