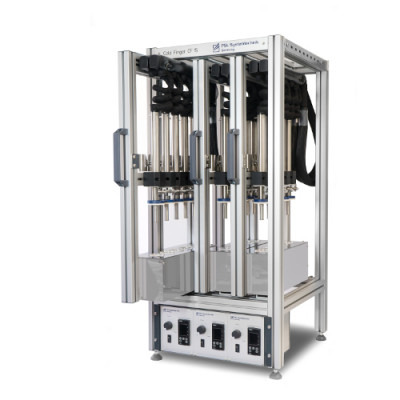

Установка PSL Cold Finger для определения парафина

Применение:

• Определение степени парафинизации и отложения парафина
• Определение температуры начала отложения парафина
• Исследование скорости отложения парафина
• Разработка ингибиторов парафиновых отложений
• Оптимизация концентрации ингибитора
• Контроль качества пробы

• Количество испытательных ячеек: по 5 шт. в каждом блоке, максимум 3 блока (до 15 ячеек).
• Ячейки расположены в отдельных стойках (блоках) с независимым доступом, не менее 5 ячеек и 5 стержней в каждой стойке (блоке).
• Возможность доступа к каждому охлаждающему стержню без прерывания эксперимента.
• Объем ячейки: 80-200 мл.
• Температура потока в стержнях: от - 10 до +60 °C (расширенный температурный диапазон по запросу).
• Температура пробы: от - 5 до + 80 °C (расширенный температурный диапазон по запросу).
• Раздельный контроль температуры проб и температуры стержней.
• Точность поддержания температуры потока (на воздухе): не менее ± 0,5 °C.
• Независимый контроль температуры для каждого блока ячеек.
• Встроенная магнитная мешалка для каждой ячейки.
• Скорость перемешивания: от 0 до 2000 об/мин.
• Возможность независимого доступа к каждой стойке (блоку) с ячейками без прерывания эксперимента.
• Индивидуальный контроль скорости перемешивания для каждой из ячеек.
• Возможность управления процессом эксперимента с помощью программного обеспечения.
• Возможность раздельного задания и поддержания температуры в каждой из ячеек (в стержнях и пробах) с помощью программного обеспечения.
• Возможность записи и хранения данных о весе стержней в программном обеспечении.
• Электропитание:

Технические характеристики

Принцип работы прибора

Процесс осаждения парафинов зависит от многих факторов. Важным фактором является не только температура начала выпадения парафинов (ТНВП), но также важно общее содержание парафина в нефти и сдвиговый эффект осаждения. Испытательный стенд ColdFinger создан для исследования данных факторов.

Принцип работы установки основан на создании разницы температур между охлаждающим элементом (стержнем) и ёмкостью с перемешанной и нагретой нефтью. Терморегулируемый металлический стержень погружается в пробу и медленно охлаждается. Содержащиеся в пробе парафиновые компоненты начинают осаждаться на поверхности стержня. Через установленный промежуток времени стержень извлекается. Взвешивая стержень и сравнивая полученный вес с исходным весом стержня, можно определить массу выпавшего парафина. Конечное количество осажденного парафина говорит о степени парафинизации пробы.В зависимости от степени воздействия на пробу, ТНВП может быть различной. Скорость осаждения парафинов зависит не только от температуры охлаждающего стержня, но и от температуры пробы и скорости её перемешивания.

Стандартный комплект поставки:

1. Основной модуль ColdFinger – 1 шт.
2. Стойка (блок) на 5 испытательных ячеек – от 1 до 3 шт.
3. Испытательные ячейки, состоящие из емкостей для проб объемом 80 мл и охлаждающих стержней с калиброванным весом – по 5 шт. на каждый блок ячеек.
4. Комплект для проведения низкотемпературных испытаний:
   • Циркуляционный термостат-криостат для контроля температуры потока в стержнях с диапазоном рабочих температур от -10 до + 60 °C – по 1 шт. на каждый блок ячеек.
   • Циркуляционный термостат-криостат для контроля температуры пробы нефти с диапазоном рабочих температур от - 5 до + 80 °C – по 1 шт. на каждый блок ячеек.
5. Цифровые лабораторные весы с внешней калибровкой. Диапазон взвешивания 120 г, 1-й класс точности по ГОСТ Р 53228-2008 – 1 шт.

1. Встроенная магнитная мешалка – по 1 шт. на каждый блок ячеек.
2. Набор контрольно-измерительных приборов – 1 к-т.
3. Запасные стержни (нержавеющая сталь) с калиброванным весом – 5 шт.
4. Емкости для проб объемом 80 мл – по 5 шт. на каждый блок ячеек.
5. Рабочая станция на базе ПК последнего поколения – 1 комплект.
6. Программное обеспечение для автоматизированного управления работой системы – 1 копия.
7. Комплект сопроводительной документации на русском и английском языках.
8. Программа периодической метрологической аттестации системы.

Опциональное оборудование:

• Дополнительная стойка (блок) на 5 испытательных ячеек – расширение максимального количества ячеек до 15 шт.
• Расширенный комплект поставки для проведения низкотемпературных испытаний с температурой стержней до -20 °C или -40 °C.

• Возможность индивидуального контроля температуры в каждой ячейке и каждом стержне.
• Испытательные камеры высокого давления (до 172 бар).
• Циркуляционные термостаты-криостаты брендов Julabo и Huber.
