- Краткое описание
-

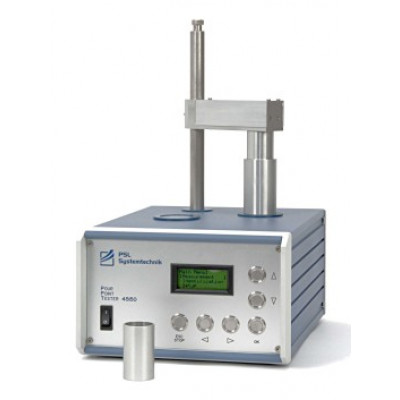

Исследовательский прибор PourPointTester – это малогабаритный автоматизированный лабораторный прибор для определения точки застывания (температуры застывания) нефти и нефтепродуктовротационным методом с высокой точностью (по методу ASTMD5985).
Применение
- Определение температуры застывания флюида в соответствии со станартом ASTMD5985
- Определение температуры текучести в соответствии со стандартом ASTMD97 (вычисляется программно)
- Определение температуры флюида в течение эксперимента
- Исследование эффективности депрессоров (присадок), повышающих точку застывания нефти.
- Диапазон температур: - 55 С⁰- +150 С⁰
Достоинства
- Наличие современного термоэлектрического модуля позволяет проводить эксперименты без использования криостата;
- Малое требуемое количество охлаждающей жидкости;
- Высокая воспроизводимость проведения эксперимента;
- Компактные габариты;
- Возможное использование в полевых условиях;
- Безопасная перевозка благодаря наличию удобного кейса на колесах (опционально);
- Возможность перевозки прибора в салоне самолета (при наличии кейса);
- Возможность использования в любой точке мира благодаря широкому диапазону входных напряжений;
- Удобное программное обеспечение;
- Возможность сохранять в автономном режиме до 10 различных конфигураций эксперимента;
- Полностью автоматическое выполнение эксперимента;
- При использовании компьютера может быть сохранено неограниченное количество конфигураций эксперимента.
Функции программного обеспечения прибора
- Создание и сохранение неограниченного количества конфигураций эксперимента;
- Мониторинг и контроль экспериментальных параметров;
- Отображение, сохранение, обработка и экспорт экспериментальных данных в программы электронных таблиц Excel;
- Автоматическая подготовка отчета об эксперименте.
- При использовании прибора без подключения к компьютеру (как самостоятельный инструмент) должна быть обеспечена возможность сохранения в памяти прибора до 10-ти различных конфигураций эксперимента.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение |
---|---|
Используемые стандарты |
ASTM D5985 (ротационный метод) |
Рабочая температура |
от -45 до +150 °C |
Разрешение |
0,1°C (0,1 К) |
Точность |
±0,2 К |
Требуемый объём пробы |
не более 30 мл |
Материал рабочих деталей |
Нержавеющая сталь |
Водопотребление |
до 2 л/мин |
Давление охлаждающей воды |
1 – 6 бар |
Температура охлаждающей воды |
3 - 20 °C |
Энергопотребление |
1700 Вт |
Напряжение электросети |
110 – 240 В (50 – 60 Гц) |
Вес, не более |
9,5 кг |
Вес с кейсом, не более |
14 кг |
Габаритные размеры (в сборе), не более |
260 х 380 х 430 мм |
Габаритные размеры (в кейсе), не более |
400 х 530 х 240 мм |
Занимаемая площадь на столе |
28 х 39 см |
Возможность транспортировки на месторождение |
Присутствует |
Возможность подключения к компьютеру |
Присутствует |
Возможность автономной работы |
Присутствует |
Принцип работы прибора
В соответствии со стандартом ASTMD5985 ёмкость с пробой медленно вращается (ок. 0,1 об/мин) вокруг своей оси с помещенным в пробу свободно перемещающимся температурным датчиком (стержнем). В случае увеличения вязкости (достижения точки застывания) пробы температурный датчик (стержень) отклоняется от вертикального положения. В течение эксперимента постоянно измеряется температуры пробы с точностью до 0,1 °C. Благодаря замеренным данным (углу отклонения стержня и температуре, при которой произошло отклонение) в соответствии со стандартами автоматически вычисляется точка застывания флюида. Точность: = ±0,1 ⁰С. Температура флюида измеряется непосредственно при помещении температурного датчика (стержня) в жидкость. Термическое поведение определяется во время охлаждения флюида и дает представление о кристаллизации, т.к. кристаллизация замедляет процесс охлаждения.
Для получения точных результатов необходимо провести эксперимент не менее 9 раз и подсчитать средне-квадратичные значения точки застывания.
Комплект поставки:
Исследовательская система (основной блок)
Метод измерения: ASTMD5985 (более точный чем методы ASTMD97 / D5950 / D6749 / D5949)
Температурный диапазон: -45 to +150 °C (-49 - +257 °F)
Точность: 0.1 K
Наличие автономного дисплея Вес: 9.5 кг (в 2-3 раза меньше аналогичных моделей конкурентов)
Занимаемая площадь на рабочем месте оператора: 28 x 39 см
Охладитель (криостат не требуется)
Микропроцессор
Энергопотребление: 110-240 В, 50-60 ГЦ
Управляющее программное обеспечение
Программное обеспечение на базе Windows
Отображение кривой температуры во время измерения точки застывания
Хранение данных
Загрузка примеров проведения эксперимента
Управление до 8 PPT одним компьютером
Требования: ПК с Windows7/Vista/XP, интерфейс: RS232
Персональный компьютер
монитор (19 ‘’), клавиатура, мышь,
ОС Windows 7, предустановленное управляющее ПО
Набор запасных частей
Запасные ёмкости для проб | 4 шт. |
Соединитель для подведения водопровода в систему, трубки для соединения длиной 2 м | 1 к-т |
Соединитель для вывода воды из системы, трубки для соединения длиной 2 м | 1 к-т |
Комплект документации на русском и английском языках
Опциональное оборудование:
Специализированный кейс для транспортировки прибора (опционально)
Высокопрочный кейс для PPT 45150 и вспомогательных инструментов на колесах
Предварительный охладитель DLK
Рециркуляционный охладитель для подачи охлажденной воды для прибора PPT
Использование DLK является альтернативным решением при слабой подаче водопроводной воды и/или ее высокой температуре (> 20 °С) и/или ее отсутствии.
Энергопотребление при охлаждении воды до 10 °C: 480 Вт
Предварительный охладитель Genius
Рециркуляционный охладитель для подачи охлажденной воды для прибора PPT
Энергопотребление при охлаждении воды до -20 °C: 1 кВт
Сертифицирован для продукции PSL
Наличие сливного клапана
Расширение нижнего предела температурного диапазона прибора PPT до -55 ⁰С
Емкость больших размеров
Моно-этилен гликоль
Емкость: 20 л
Предназначен для предварительных охладителей
Набор для калибровки температуры (опционально)
Автоматический набор для калибровки температуры
- Для всех приборов фирмы PSL
- Заменяет услугу повторной калибровки
- Цифровой термометр высокой точности
- Калибровано EA/ILAC
- Набор кабелей
