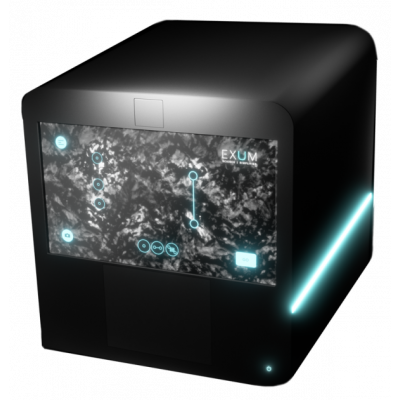

Лазерно-абляционный лазерно-ионизационный времяпролетный (LALI-TOF) масс-спектрометр MASSBOX

Краткое описание

MASSBOX – это лазерно-абляционный лазерно-ионизационный времяпролетный (LALI-TOF) масс-спектрометр для измерения элементного и изотопного состава твердых и псевдо-твердых (напр. кристаллизованные био-материалы) веществ и материалов. Система позволяет проводить анализ ультрамалой массы вещества с поверхности образца и одновременно определять большое число элементов с низкими пределами обнаружения. Прибор полностью автоматизирован и не требует пробоподготовки.

Области применения системы MASSBOX (для органических и неорганических материалов):
Геология
-    Изотопный анализ на образцах керна и шлама: возможность определения всех изотопов углерода (C), кремния (Si), стронция (Sr), урана (U), цезия (Cs), циркония (Zr) и многих других.
-   Определение концентраций металлов платиновой группы, редкоземельных и трансурановых элементов в породе и их картирования (распределения) по поверхности.
-   In situ анализ минеральных зерен.
-   Изотопное датирование для стратиграфических исследований и корреляции отложений.
-   Выделение и анализ компонентного состава керогена в нефтематеринской породе.
-   Количественная оценка неорганических элементов/микроэлементов металлов в твердых образцах (керна и горной породы).
-    Исследование органического вещества в породе.

Материаловедение
-    Оценка содержания и распределения легирующих и примесных элементов в сплавах и композиционных материалах.
-    Контроль химического состава материалов, в том числе при решении задач в аддитивных технологиях.
-    Количественное элементное картирование.
-    Анализ профиля поверхности или покрытия.
-   Изотопный анализ.
-   Анализ редкоземельных элементов.

Медицина
-   Клинический анализ биологических материалов.
-    Определение количества токсических и жизненно важных элементов на образцах био-материала
-    Изучение микроэлементного состава твердых тканей (костные ткани, волосы, зубы и др.)
-   Определение биомаркеров определенных расстройств по содержанию микро-примесей

Фармакология
-    Качественный и количественный анализ лекарственных средств.
-   Контроль примесных компонентов в лекарственных субстанциях.
-   Фармакопейный анализ.
-    Выявление фальсификаций и контроль подлинности лекарственных средств.

Пищевая промышленность
-    Определение количества микро-примесей неорганических компонентов на образцах пищевых продуктов.
-   Оценка качества и безопасности пищевой продукции.
-    Контроль допустимому содержания химических, биологических веществ и их соединений, микроорганизмов.
-   Определение пестицидов химического и биологического происхождения.
-   Анализ происхождения и выявление фальсификаций в продуктах питания.

Пределы обнаружений масс-спектрометра MASSBOX (LALI):


Ключевые преимущества MASSBOX и метода LALI по сравнению с масс-спектрометрией лазерной абляцией с индуктивно-связанной плазмой (LA-ICP):
-    Не требуется растворять твердые вещества для анализа, что значительно упрощает пробоподготовку и сокращает время анализа: метод лазерной абляции лазерной ионизации предполагает анализ твердых образцов.
-    Одновременное определение всех элементов и их изотопов, без интерференции массовых спектров.
-   Простота выполнения эксперимента: оператору не требуется специальных знаний для проведения эксперимента, запуск анализа производится в 3 клика на панели управления.
-    Не требует расходных материалов. Для проведения анализа требуется только подключение к электропитанию и сверх-малый расход гелия (не более 10 л в год).

Принцип работы системы:
MASSBOX оснащен двойным лазером, позволяющим проводить последовательно процессы лазерной ионизации и лазерной абляции материала (LALI). MASSBOX извлекает и затем ионизирует атомы исследуемого материала в два отдельных этапа. На первом шаге LALI использует сфокусированный лазерный луч для абляции/десорбции материала с твердой поверхности образца. В MASSBOX используется десорбционный лазер Nd:YAG (лазер на алюмоиттриевом гранате с неодимом) с регулируемой длиной волны. В зависимости от области применения лазер десорбции/абляции может быть настроен на четвертую гармонику (266 нм) или пятую гармонику (213 нм) для абляции или на основную длину волны 1064 нм для десорбции. В процессе, абсолютно аналогичном лазерной ионизационной масс-спектрометрии (LIMS) и лазерно-индуцированной пробойной спектроскопии (LIBS), лазер абляции/десорбции генерирует начальный набор пар ион/электрон из темпоральной плазмы вместе с облаком нейтральных частиц, которое движется в нормальном направлении к поверхности образца. Небольшая задержка (<1 мкс) позволяет погасить плазму и рассеять генерируемые плазмой ионы до запуска второго лазера для ионизации (также Nd:YAG-лазер, настроенный на 266 нм). Ионизационный лазер расположен параллельно поверхности образца, а его луч сфокусирован внутри облака нейтральных частиц. Сфокусированный луч от ионизационного лазера имеет плотность энергии > 109 Вт*см-2, что позволяет ионизировать нейтральные частицы посредством многофотонной ионизации (MPI). Многофотонная ионизация отличается от используемой в других устройствах резонансной усиленной многофотонной ионизации (REMPI) тем, что в MPI лазер не настроен на конкретную элементную или молекулярную частоту для ионизации. Благодаря ионизирующим элементам в широком диапазоне энергий ионизации MPI служит высокоэффективным источником ионов и заменяет Ar-плазму приборов ICP (индуктивно-связанной плазмы). После ионизации ионная воронка собирает и фокусирует ионы в среде с низким давлением (0,2-0,3 мбар). После выхода из ионной воронки квадрупольный ионный дефлектор (QID) поворачивает ионы на 90 градусов и направляет пучок ионов через стек линз Эйнзеля и квадруполь для дальнейшего улучшения формы пучка. После перехода квадруполя в MASSBOX есть узкополосный квадрупольный фильтр. Для задач, где требуется высокая чувствительность, узкополосный нотч-фильтр увеличивает динамический диапазон, избирательно уменьшая сигнал до четырех различных ионных масс (обычно наиболее распространенных матричных элементов). Затем ионы переносятся во времяпролетный рефлектрон Time-Of-Flight (TOF), который завершает массовый анализ.

Технические характеристики:

Параметр

Значение

Типы анализируемых образцов

Органический и неорганический

Агрегатное состояние образцов

Твердый или псевдо-твердый (биологические пробы)

Определяемые элементы

от Li до U

Пределы определения

10 ppb – 1 ppm (в зависимости от области применения)

Диапазон определения массовых чисел

1 - 20000 Th

Разрешающая способность

MASSBOX (стандартная версия)

MASSBOX HR (версия высокого разрешения)



700 - 1100 Th/Th (CTOF)

6000 - 14000 Th/Th (LTOF)

Предельная погрешность измерений масс

~10 ppm

Каналы узкополосного нотч-фильтра

4 шт.

Картирование

Площадь до: 80 мм x 80 мм x 30 мм

3-осное картирование с разрешением 1 нм

Размер лазерного пятна

Настраиваемый, от 1 до 250 мкм

Частота повторения импульсов

1 – 50 Гц

Мощность лазера абляции / ионизации (266 нм)

10 мДж (плотность потока 15 Дж/см2)

Характеристики луча

Равномерный поток, квадратный профиль

Общее время анализа (включая вакуумирование)

< 5 мин

Держатель для образцов (загрузчик проб)

Подстраиваемый под задачи пользователя

Стандартный держатель: 9 слотов для образцов

Количественная оценка/характеристика

Возможны материалы с различной матрицей без использования стандартов

Схема устройства прибора MASSBOX:


Схема процесса лазерной абляции и лазерной ионизации (LALI)


Программное обеспечение MASSBOX

MASSBOX – полностью автоматизированный масс-спектрометр, оснащенный наиболее современным программным обеспечением. Все операции в процессе анализа выполняются автоматически, пользователю требуется лишь выбрать зоны и последовательность выполнения анализа. Прибор предназначен для непрерывной круглосуточной автономной работы (без участия оператора).
MASSBOX оснащен встроенным в переднюю панель компьютером на базе ОС Windows 10 с сенсорным экраном.
Интуитивно-понятный пользовательский интерфейс программного обеспечения схож по способам управления с современными смартфонами.
Ключевыми функциями программного обеспечения являются:
-    Возможность задания последовательности экспериментов (по точкам / по линии / по площади) на нескольких образцах и выполнения автономного анализа.
-   Отображение всех параметров эксперимента в режиме онлайн.
-   Возможность работы с базой данных уже проанализированных образцов непосредственно в процессе выполнения текущего анализа.
-   Автоматические оповещения пользователей о статусе работы прибора (уведомления приложения и e-mail).
-    Вывод результатов анализа масс-спектра и картирования области образца в режиме реального времени.
-   Хранение результатов на рабочем ПК и / или в облаке, автоматическое резервирование данных.
