- Краткое описание

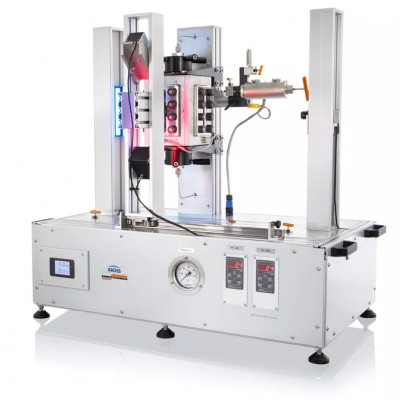

Анализатор HPFA - инновационное решение для анализа пены в условиях нефтегазоносных пластов.
Анализатор пены высокого давления HPFA - это единственный в мире прибор для одновременного анализа количества и структуры пены при высоком давлением. Прибор предоставляет различные возможности для исследования поведения пены в реальных условиях процесса методов вспенивания с помощью пены в третичных методах добычи, а также при гидроразрыве пласта.
Пена формируется в камере высокого давления за счет продувки газа через фильтр (доступны фильтры с разной пористостью). Грамотный подбор фильтра поможет приблизиться к условиям пенообразования внутри конкретного пласта с его характерной пористостью породы. Создать пену может воздухом, диоксидом углерода или азотом, которые часто используются для газового заводнения пластов.
Насколько стабильной остается водная пена, когда она вступает в контакт с масляной фазой, ингибирующей пенообразование? Нагреваемая мини-система дозирования MDS позволяет точно ответить на этот вопрос. По ходу анализа любые требуемые жидкости могут дозироваться в пену сверху или в жидкую фазу снизу при поддержании давления. Воздействия на пену можно наблюдать в режиме реального времени и на основе непрерывной записи данных.
Измерительная ячейка работает при давлениях до 350 бар и температуре до 120°C, что позволяет наблюдать за поведением пены в пластовых условиях. Датчики давления и температуры непрерывно фиксируют измеренные значения и передают данные в программное обеспечение ADVANCE.
Две видеокамеры высокого разрешения, работающие параллельно, регистрируют высоту пены и изображения ламелей пены (структуру пены). Программное обеспечение ADVANCE оценивает изображения в режиме реального времени и определяет вспениваемость и распад пены. Одновременно программа фиксирует изменение количества пузырьков, их абсолютный размер и статистическое распределение при высоком давлении, по аналогии с Анализаторе структуры пены DFA100FSM (при атмосферном давлении).
Технические характеристики
| Модель |
HPFA |
| Макс. давление | 350 бар (5000 psi) |
| Температура: | комн. … 120°С |
| Тип нагрева: | электрический |
| Материал колонки и фильтров: | боросиликатное стекло |
| Диаметр фильтра: | 30 мм |
| Пористость фильтра: | G2: 40 … 100 мкм G3: 16 … 40 мкм G4: 10 … 16 мкм |
| Камера высоты пены: - интерфейс - характеристика - пространственное разрешение - средняя область обзора - фокус |
USB 2.0 5 кадр/сек при 1280 х 1024 пкс 200 dpi | 0,12 мм/пкс 85 х 5.2 мм2 ручной |
| Камера структуры пены: - интерфейс - характеристика - средняя область обзора - диаметр минимального пузырька - фокус |
USB 2.0 2 кадр/сек при 1280 х 1024 пкс 25 х 13 мм2 150 мкм ручной |
| Подсветка для высоты пены: | 469 нм, LED (blue) |
| Подсветка для структуры пены: | 633 нм, LED (red) |
| Интерфейс: | USB 3.0 |
| Питание: | 220В / 50 Гц |
| Потребляемая мощность при нагреве: | 1880 Вт |
| Габаритные размеры: | 1100 х 640 х 1070 мм |
| Вес (без аксессуаров): | 190 кг |
Измеряемые параметры
Стабильность пены:
- Высота пены, высота жидкости
- Общая высота
- Объем пены
- Плотность пены
- Скорость расширения
- Время полураспада пены
- Время полужизни дренажа
- Температура образца
- Температура газа
- Давление
Структура пены:
- Количество пузырьков
- Средняя площадь пузырька
- Стандартное отклонение средней площади пузырька
- Распределение пузырьков по размерам
- Период полураспада
- Средний радиус по Саутеру
- Окончательная структура пены
