- Краткое описание

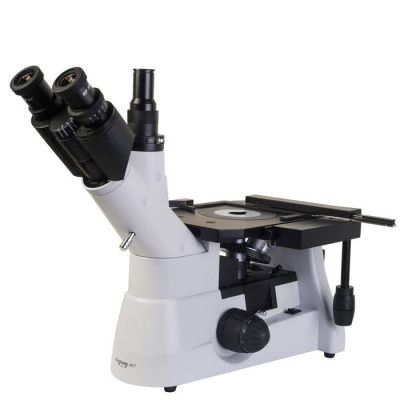

МИКРОМЕД МЕТ предназначен для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отраженном свете при прямом освещении в светлом поле, а также для исследования объектов в поляризованном свете.
Микроскоп применяется для контроля качества металлов и сплавов и исследования их структуры. Инвертированное строение позволяет исследовать габаритные объекты. Фокусировка осуществляется за счет перемещения по вертикали револьверного устройства, а не предметного столика, что снимает с исследуемых объектов ограничение по массе.
Микроскоп МИКРОМЕД МЕТ может широко применяться в металлографических лабораториях научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в других областях науки и техники, в высших учебных заведениях.
На микроскопе можно фотографировать
изображения объектов с помощью комплекта визуализации на базе ф/к (в
комплект не входит) и выводить изображение в режиме реального времени на
экран ПК с помощью видеоокуляра (в комплект не входит). Комплект
визуализации и видеоокуляр устанавливаются в третий вертикальный выход
визуальной насадки.
Достоинства
- Современный эргономичный дизайн. Все рукоятки управления микроскопа легко доступны, при этом руки пользователя остаются в естественном положении
- Оптическая система микроскопа рассчитана на бесконечность
- Окуляры имеют поле зрения 20 мм, диоптрийную коррекцию зрения и "удаленный зрачок", что позволяет одинаково удобно работать как в очках, так и без очков
- Объективы-планахроматы обеспечивают плоское изображение по всему полю зрения, что делает микроскоп МИКРОМЕД МЕТ идеальным для микрофотографий
- Основание со встроенным блоком питания и осветителем с регулировкой яркости
- Высокоточная сборка и юстировка микроскопа позволяют исследовать интересующий наблюдателя участок препарата и не терять его из поля зрения при смене объектива
- Объективы парфокальны - при смене объектива объект не выходит из резкости и не требуется дополнительной фокусировки
- Неподвижный предметный столик. Двукоородинатный препаратоводиель с коаксиальными рукоятками
- Коаксиальный механизм грубой и точной фокусировки
- Фокусировка осуществляется постредством перемещения револьвера, а не столика, что позволяет не ограничивать массу исследуемых объектов
- Механизм блокировки грубой фокусировки для быстрой настройки микроскопа
- Регулировка жесткости хода грубой фокусировки
Комплектация
| Штатив микроскопа со встроенным в основание и источником питания и бинокулярной или тринокулярной насадкой | 1 |
| Осветитель (установлен на штативе) | 1 |
| Пятигнездный револьвер с объективами (установлен на штативе) | 1 |
| Объектив-планахромат L MPlan 5х/0,15 f=200 FN26 WD14,47 (на револьвере или в отдельной упаковке) | 1 |
| Объектив-планахромат L MPlan 10х/0,25 f=200 FN26 WD 16 мм (на револьвере или в отдельной упаковке) | 1 |
| Объектив-планахромат L MPlan 20х/0,40 f=200 FN26 WD 10,50 мм (на револьвере или в отдельной упаковке) | 1 |
| Объектив-планахромат L MPlan 40х/0,60 f=200 FN26WD 5,40 мм (на револьвере или в отдельной упаковке) | 1 |
| Объектив-планахромат L MPlan 100х/0,80 беск./0 f200 FN26 WD3.01 (поставляется по доп. заказу) | 1 |
| Окуляр 10х/22 | 2 |
| Окуляр 10х/20 со шкалой (цена деления 0,1 мм) | 1 |
| Окуляр 10х/22 со шкалой (цена деления 0,1 мм) (поставляется по доп. заказу) | 1 |
| Окуляр 10х/22 с сеткой (цена деления 0,1 мм) (поставляется по доп. заказу) | 1 |
| Окуляр 5х/18 (поставляется по доп. заказу) | 2 |
| Окуляр 12,5х/15 (поставляется по доп. заказу) | 2 |
| Окуляр 16х/16 (поставляется по доп. заказу) | 2 |
| Окуляр 20х/12 (поставляется по доп. заказу) | 2 |
| Видеоокуляр (поставляется по доп. заказу) | 1 |
| Объект-микрометр отраженного света 0,01 мм | 1 |
| Диск со светофильтрами (поляризатор, нейтральный, желтый, зеленый, синий) (Встроен в штатив) | 1 |
| Анализатор (Встроен в штатив) | 1 |
| Предметный стол 170х240 мм (На штативе) | 1 |
| Вкладыш на предметный стол круглый | 1 |
| Рамка на предметный стол прямоугольная | 1 |
| Вкладыш к рамке круглый | 2 |
| Вставка к предметному столу | 1 |
| Препаратоводитель (На вставке к предметному столу) | 1 |
| Центрируемая диафрагма (Встроена в штатив) | 1 |
| Наглазник на окуляр | 2 |
| Лампа галогенная 12В, 30Вт (Одна в осветителе) | 2 |
| Вставка плавкая (Одна в осветителе, одна в запасном блоке) | 3 |
| Заглушка на гнезде револьвера | 1 |
| Заглушка на тринокулярной насадке | 1 |
| Адаптер (С-Mount) (поставляется по доп. заказу) |
Технические характеристики
- Увеличение, крат
- 50 - 500 (25* - 2000*)
- Визуальная насадка
- тринокулярная
- Увеличение насадки
- 1
- Диоптрийная настройка, Д
- ±5
- Посадочный диаметр окуляров, мм
- 30
- Угол наклона визуальной насадки, град
- 45
- Регулируемое межзрачковое расстояние, в пределах, мм
- 50-75
- Окуляры
- широкопольные с удаленным зрачком 10/22; (5/18*; 12,5/15*; 16/16*; 20/12* - опция)
- Револьверное устройство
- на 5 объективов
- Тип коррекции объективов
- длиннофокусные планахроматы, рассчитаны на длину тубуса "бесконечность"
- Объективы
- 5x/0,15; 10x/0,25; 20х/0,40; 50x/0,55; (100x/0,80 - опция)
- Диапазон перемещения препарата, мм
- 75x50
- Источник света - галогеновая лампа, В/Вт
- 12/30
Питание
- Напряжение питания, В
- 220±22
- Номинальная частота сети, Гц
- 50
Корпус
- Габаритные размеры, ШхГхВ, мм
- 530x380x250
- Масса, кг.
- 9
- Предметный столик, мм
- 242x172
