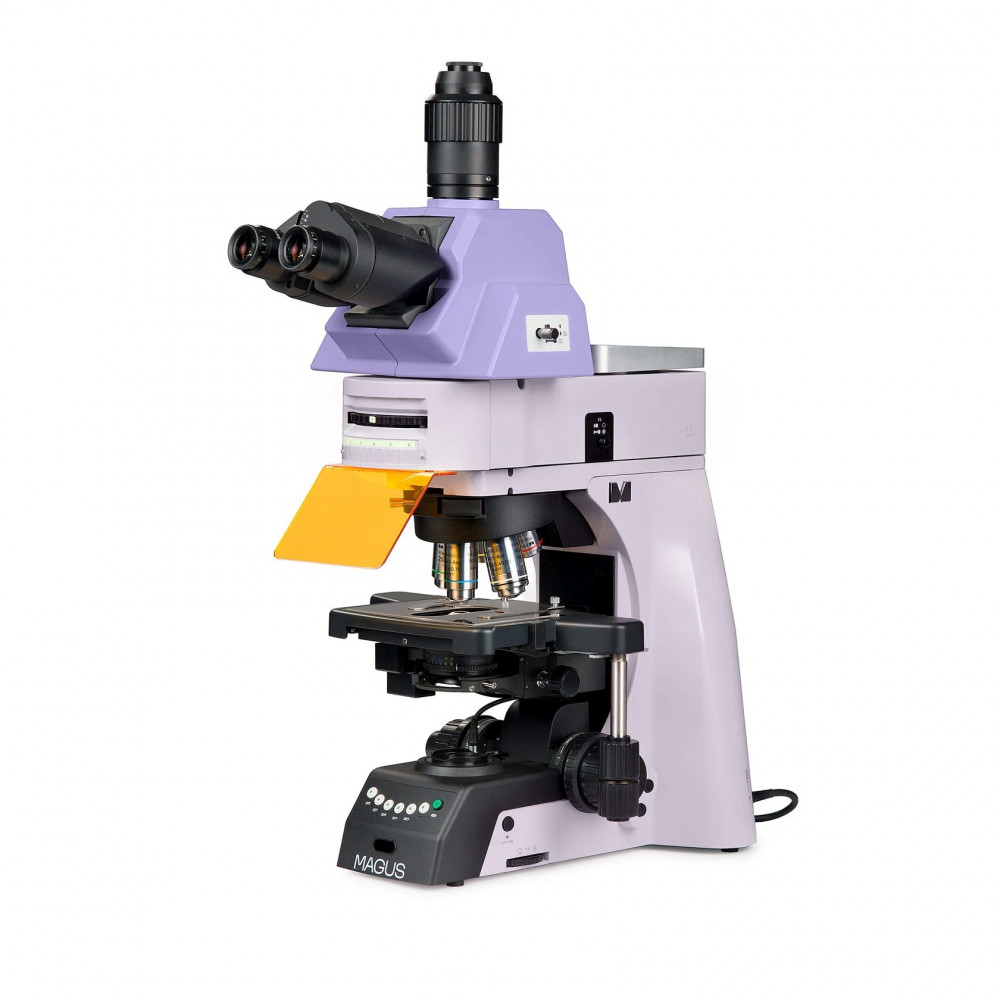

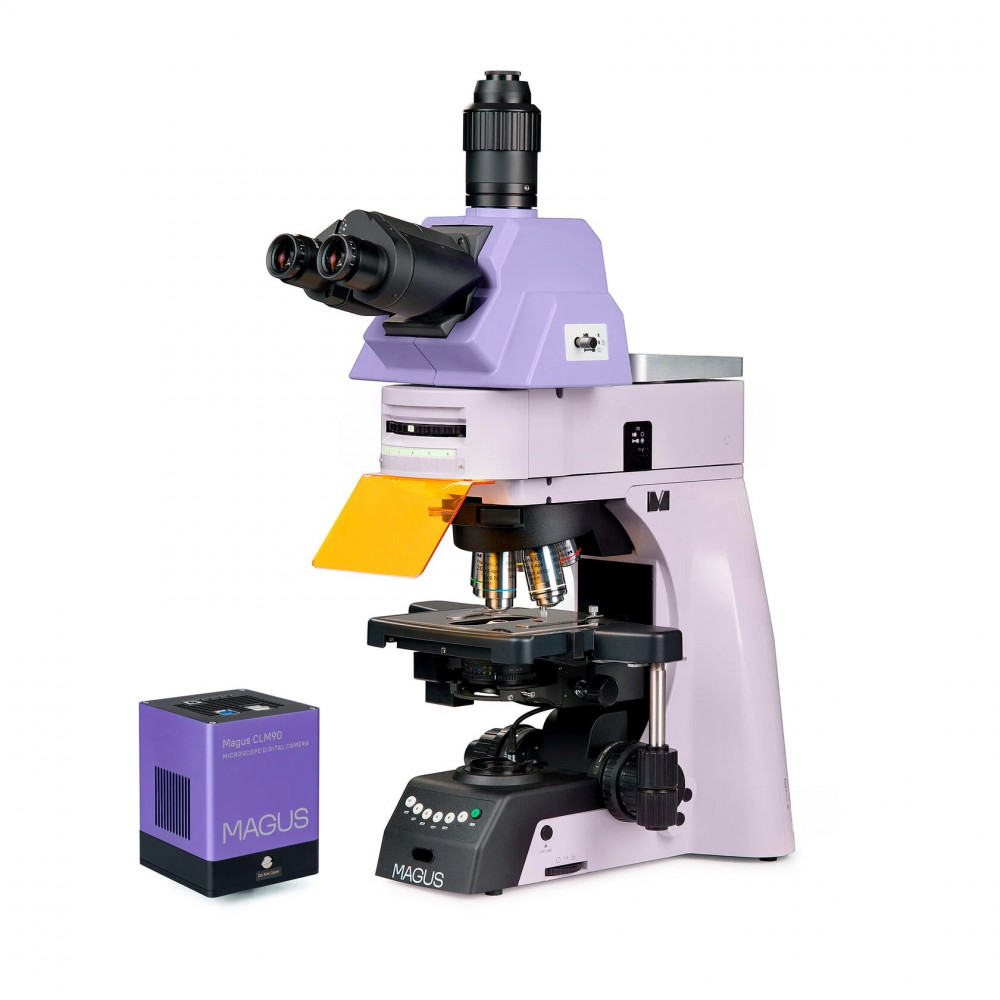

Микроскоп люминесцентный MAGUS Lum 490L, D490L

Характеристики

Цифровая камера D490L
Цифровая камера MAGUS CLM90 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 7,1 Мпикс и формирует реалистичное изображение в разрешении 3200x2200 пикс. Монохромный сенсор не передает цветовую информацию объекта исследования, но обладает в 2–4 раза большей светочувствительностью, чем цветной. Изображение получается более ярким и контрастным, поэтому монохромная камера подходит для решения задач, связанных с низкой освещенностью.
Видеозапись ведется с частотой 51,3 или 133,8 кадров в секунду в зависимости от разрешения. Высокая кадровая частота обеспечивает плавное отображение движения и работу с подвижными объектами без заметных задержек. Камера подходит для проведения демонстраций в аудитории.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка
Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Пользователь выбирает наиболее комфортный угол наклона визуальной насадки в диапазоне от 0 до 35°. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Световой поток переключается 0/100, 100/0 или 80/20.
В базовую комплектацию включены окуляры 10х/25 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Револьверное устройство
Моторизированный револьвер на 6 объективов, направлен «от наблюдателя» к штативу: пользователь видит объектив, который ввел в ход лучей, пространство над столиком свободно. В свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение внутри диапазона кратности.
Над револьвером находится слот с заглушкой для установки анализатора или слайдеров дифференциально-интерференционного контраста.

Люминесцентные объективы план-полуапохроматы
Линзы объективов изготовлены из оптического флюорита – минерала высокой степени прозрачности в широком спектре волн, без собственной люминесценции и двойного лучепреломления, с исправленным вторичным спектром. Высокая числовая апертура повышает разрешающую способность объективов. По сравнению с планахроматическими объективами изображение отличается более высокой контрастностью, яркостью и лучшей коррекцией аберраций.
У объективов план-полуапохроматов хроматические аберрации скорректированы для четырех цветов, сферическая аберрация для трех, кривизна поля исправлена на 90% диаметра поля зрения.
Объектив 4х рассчитан для работы с образцами как с покровным стеклом, так и без него. Объективы 10х, 20х, 40х и 100х используются для работы с препаратами с покровным стеклом толщиной 0,17 мм. Объектив 100х поддерживает масляную иммерсию. Все объективы рассчитаны на длину тубуса «бесконечность». Парфокальная высота 60 мм.

Дистанционное управление револьверным устройством
На передней панели микроскопа расположены кнопки выбора объектива. Нажатием кнопки револьверное устройство самостоятельно устанавливает выбранный объектив в рабочее положение. Отдельная кнопка используется для переключения между двумя наиболее часто использующимися объективами.
С двух сторон корпуса, рядом с рукоятками фокусировки, находятся кнопки поворота револьверного устройства.
Положение фронтальной линзы конденсора и яркость освещения автоматически устанавливаются в соответствии с выбранным объективом.
Эти функции повышают комфорт, скорость и эффективность работы пользователя.

Сохранение комфортной яркости изображения в проходящем свете при смене увеличений
Объективы разного увеличения пропускают свет в разной степени, поэтому каждый раз при смене объектива требуется регулировка яркости света. Переход от объектива большего увеличения к объективу меньшего увеличения вызывает утомление глаз, поскольку резко увеличивается яркость изображения в окулярах. MAGUS Lum D490L, оборудованный интеллектуальным управлением яркости света, решает эту проблему. Микроскоп запоминает яркость для каждого объектива, которую выбрал пользователь, и автоматически устанавливает эту яркость при повороте револьвера. Интеллектуальное управление сокращает время на регулировку яркости. MAGUS Lum D490L повышает комфорт пользователя и экономит время даже когда работа требует частой смены увеличения.

Фокусировка
Рукоятки грубой и тонкой фокусировки коаксиальные, расположены низко. Исследователь кладет руки на стол и занимает комфортную позу для работы на микроскопе.
Рукоятка блокировки грубой фокусировки помогает быстро настроить микроскоп после смены объекта исследования. Рукоятка расположена с левой стороны микроскопа на одной оси с механизмом фокусировки.
Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.

Предметный столик
Пластина предметного столика изготовлена из сапфирового стекла. По твердости и устойчивости к механическому и химическому воздействию сапфировое стекло уступает только алмазному и значительно обходит популярное химически закаленное стекло Gorilla Glass. Согласно шкале Мооса (десятибалльной шкале относительной твердости поверхности минералов) Gorilla Glass имеет 6,8 балла, сапфир – 9 баллов, алмаз – 10 баллов.
Препаратодержатель крепится двумя винтами и при ручном сканировании легко снимается.
Длинная ручка управления столиком регулируется по высоте и таким образом обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения. Ручка также имеет регулировку жесткости хода, что позволяет подобрать оптимальное усилие вращения для плавного и точного перемещения образца.

Люминесцентная насадка
В корпусе насадки находится поворотная пятипозиционная турель с четырьмя люминесцентными фильтрами разных волновых диапазонов свечения: широкополосные синий (В), зеленый (G), ультрафиолетовый (UV) и узкополосный красный (R). Выбор фильтра осуществляется поворотом кольца. Одно положение турели соответствует наблюдениям в светлом поле.
Регулируемая полевая диафрагма ограничивает освещаемое поле.
Источники света возбуждения люминесценции – светодиоды. Светодиоды мгновенно набирают заданную пользователем яркость, не нагреваются при длительном использовании, при необходимости быстро выключаются. Это упрощает переход от метода светлого поля к видимой люминесценции и обратно. Срок службы светодиодов – 50 000 часов. Для обучения в вузах рекомендуется выбирать люминесценцию на базе светодиодов как наиболее безопасную и не требующую дополнительного обслуживания.

Конденсор
Идеальные настройки конденсора для каждого объектива: откидная линза автоматически выводится из хода лучей для объективов с малым увеличением и возвращается обратно для объективов увеличением больше, чем 10 крат. На одно ручное действие меньше – для быстрой и удобной работы.
Конденсор центрируется и регулируется по высоте. Тип крепления – «ласточкин хвост».
Кольцо конденсора регулирует ирисовую апертурную диафрагму. На корпус конденсора нанесены белая маркировка апертуры и цветовая маркировка увеличения объективов, на кольцо – маркер-указатель. Для достижения контрастного изображения рекомендуется устанавливать апертурную диафрагму немного меньше числовой апертуры используемого объектива.

Источник проходящего света
В осветителе проходящего света стоит 3-ваттный светодиод. Цветовая температура не меняется при изменении яркости. Срок службы светодиода – 50 000 часов.

Освещение по Кёлеру в проходящем свете
Источник света расположен в фонаре на задней части микроскопа, свет направляется на коллектор при помощи зеркала.
Контрастность изображения регулируется апертурной диафрагмой конденсора, величина освещенного поля – полевой диафрагмой коллектора. Регулятор раскрытия полевой диафрагмы находится справа в нижней части корпуса – рядом с зоной настройки фокуса. Это упрощает настройку освещения по Кёлеру.
Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, устраняются паразитные изображения и повышается контраст.

Эргономичная конструкция
Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях.
MAGUS Lum D490L предусматривает комфорт пользователя во время работы.
Моторизированные компоненты повышают скорость работы, упрощают выполнение повторяющихся операций при частой смене объективов.
Пользователь выбирает комфортный угол наклона визуальной насадки, снижая нагрузку на шею и спину.
Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.
Микроскоп управляется с минимальным движением руки, поскольку длинная ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне.

Аксессуары
Для микроскопа разработана линейка аксессуаров.
Дополнительные объективы предназначены для получения дополнительных увеличений.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы.
Фазово-контрастное устройство, конденсоры темного поля, устройство простой поляризации и устройство для работы методом ДИК расширяют методы контрастирования и позволяют исследовать объекты, невидимые в светлом поле.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.

Основные особенности

Основные особенности микроскопа:

• Исследование объектов, проявляющих люминесценцию под воздействием возбуждающего света
• Методы исследований: видимая люминесценция в отраженном свете, светлое поле в проходящем свете
• Тринокулярная насадка с вертикальным тубусом для установки цифровой камеры и изменением угла наклона; переключение светового потока 0/100, 100/0 или 80/20
• Моторизированное револьверное устройство – смена рабочего объектива происходит по нажатию кнопки; удобная панель для дистанционного управления револьвером
• Люминесцентные объективы план-полуапохроматы с высокой разрешающей способностью
• Осветитель проходящего света – экономичный светодиод 3 Вт со сроком службы до 50 000 часов
• Освещение по Кёлеру, моторизированный конденсор Аббе с автоматически откидной фронтальной линзой
• Интеллектуальная система управления освещением в проходящем свете – автоматический выбор яркости при смене рабочего объектива
• Предметный столик с пластиной из сапфирового стекла и с длинной ручкой управления для удобной работы
• Широкая линейка дополнительных аксессуаров

Основные особенности камеры D490L:

• Для работы в свете люминесценции и по методу темного поля
• Разрешение 7,1 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 51,3 и 133,8 кадров в секунду при разрешениях 3200x2200 пикс и 1584x1100 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов
• Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Технические характеристики камеры D490L

Сенсор: SONY Exmor CMOS

Цветной/монохромный: монохромный

Число мегапикселей: 7,1

Максимальное разрешение, пикс: 3200x2200

Размер сенсора: 1,1" (14,4x9,9 мм)

Размер пикселя, мкм: 4,5x4,5

Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной: есть

Светочувствительность: 3354 мВ при 1/30 с

Отношение сигнал/шум: 0,15 мВ при 1/30 с

Время выдержки: 0,1 мс–1 ч

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 51,3@3200x2200, 133,8@1584x1100

Разрядность АЦП, бит: 8/12 (переключаемая)

Место установки: канал визуализации

Формат изображения: *.jpg, *.bmp, *.png, *.tif

Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше)

Спектральный диапазон, нм: 380–700 (с антибликовым фильтром)

Тип затвора: Global shutter (глобальный затвор)

Баланс белого: авто/ручной

Контроль экспозиции: авто/ручной

Программные возможности: размер изображения, яркость, время выдержки

Выход: USB 3.0, 5 Гб/с

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, монитор 17" и больше

Программное обеспечение: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье

Диапазон рабочих температур, °С: –10... 50

Диапазон рабочей влажности, %: 30… 80
