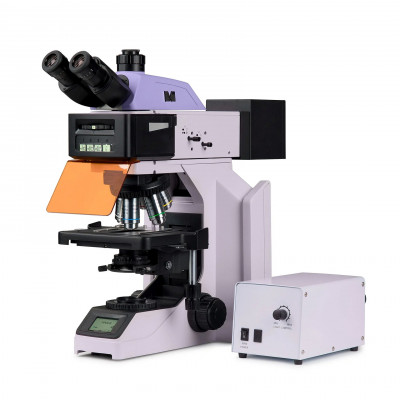

Микроскоп люминесцентный MAGUS Lum 470L, D470L, D470L LCD

Характеристики

Цифровая камера D470L LCD
MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Сочетание частоты 30 кадров в секунду и высокой пропускной способности интерфейса HDMI обеспечивает плавное отображение изображения, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор D470L LCD
Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS.
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол с помощью откидной подставки или крепится на камере – так, как удобно пользователю.

Цифровая камера D470L
Цифровая камера MAGUS CLM50 разработана для работы в свете люминесценции и по методу темного поля. Крупный пиксель размером 9х9 мкм обеспечивает высокую светочувствительность, что особенно важно при работе со слабыми люминесцентными сигналами.
Камера оснащена сенсором 1,7 Мпикс и формирует реалистичное изображение в разрешении 1600x1100 пикс.
Видеозапись ведется с частотой 33 кадра в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка
Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Тубусы насадки поднимаются и опускаются, изменяя свое положение за счет поворота вокруг оси. Пользователь выбирает высоту выноса зрачка в соответствии с собственным ростом.
Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Деление светового потока фиксированное: 50/50.
Собственное увеличение канала визуализации составляет 0,55х, увеличение комплектного адаптера – 1х, что в итоге на вход камеры дает увеличение 0,55х. При подборе камеры следует учитывать итоговый коэффициент увеличения 0,55х.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Револьверное устройство
Кодированный револьвер на 5 объективов, повернут «от наблюдателя»: пользователь видит объектив, который ввел в ход лучей, пространство над столиком свободно. Над револьвером находится слот с заглушкой для установки анализатора или слайдеров дифференциально-интерференционного контраста.

Люминесцентные объективы план-полуапохроматы
Линзы объективов изготовлены из оптического флюорита – минерала высокой степени прозрачности в широком спектре волн, без собственной люминесценции и двойного лучепреломления, с исправленным вторичным спектром. Высокая числовая апертура повышает разрешающую способность объективов. Изображение в окулярах и через цифровую камеру чище, контрастнее и ярче, чем при использовании планахроматических объективов.
У объективов план-полуапохроматов хроматические аберрации скорректированы для четырех цветов, сферическая аберрация для трех, кривизна поля исправлена на 90% диаметра поля зрения.
Объектив 4х рассчитан для работы с образцами как с покровным стеклом, так и без него. Объективы 10х, 20х, 40х и 100х используются для работы с препаратами с покровным стеклом толщиной 0,17 мм. Объектив 100х поддерживает масляную иммерсию. Все объективы рассчитаны на длину тубуса «бесконечность». Парфокальная высота 60 мм.

Сохранение комфортной яркости изображения в проходящем свете при смене увеличений
Объективы разного увеличения пропускают свет в разной степени, поэтому каждый раз при смене объектива требуется регулировка яркости света. Переход от объектива большего увеличения к объективу меньшего увеличения вызывает дискомфорт для глаз из‑за резкого увеличения яркости изображения в окулярах. MAGUS Lum 470L, оборудованный интеллектуальным управлением яркости света, решает эту проблему. Оптимальный уровень яркости света включается автоматически на каждом объективе, что исключает неожиданные изменения яркости при смене увеличения. Эта функция оптимизирует рабочий процесс, снижает утомление глаз и повышает комфорт при длительной работе.

Фокусировка
При большом количестве объектов исследования оператор постоянно использует в работе рукоятку тонкой фокусировки. Для снижения нагрузки на запястье в микроскопе используется механизм с плавным и отзывчивым ходом. На рукоятке тонкой фокусировки есть специальные углубления под пальцы. Тонкая настройка фокуса происходит без усилий, что снижает нагрузку на кисть при длительной работе.
Рукоятки грубой и тонкой фокусировки коаксиальные, расположены низко. Исследователь кладет руки на стол и занимает комфортную позу для работы на микроскопе.
Рукоятка блокировки грубой фокусировки помогает быстро настроить микроскоп после смены объекта исследования. Рукоятка расположена с левой стороны микроскопа на одной оси с механизмом фокусировки.
Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.

Предметный столик
У столика отсутствует выдвижная зубчатая рейка по оси Х, что повышает удобство работы. Механизм с ременной передачей плавно перемещает объект. Препаратодержатель крепится двумя винтами и при ручном сканировании легко снимается.
Длинная ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения.

Люминесцентная насадка
В корпусе насадки находится поворотная четырехпозиционная турель с тремя люминесцентными узкополосными фильтрами для флюорохромов DAPI, FITC, TRITC и их спектральных аналогов. Выбор фильтра осуществляется поворотом кольца. Одно положение турели соответствует наблюдениям в светлом поле.
Наличие полевой и апертурной диафрагм позволяет реализовать освещение по Кёлеру в отраженном свете.
Источники света возбуждения люминесценции – светодиоды. Светодиоды мгновенно набирают заданную пользователем яркость, не нагреваются при длительном использовании, при необходимости быстро выключаются. Это упрощает переход от метода светлого поля к видимой люминесценции и обратно. Срок службы светодиодов – 50 000 часов. Для обучения в вузах рекомендуется выбирать люминесценцию на базе светодиодов как наиболее безопасную и не требующую дополнительного обслуживания.

Конденсор
Конденсор Аббе центрируется и регулируется по высоте. Тип крепления – «ласточкин хвост».
Кольцо конденсора регулирует ирисовую апертурную диафрагму. На корпус конденсора нанесена маркировка апертуры, на кольцо – маркер-указатель. Для достижения контрастного изображения рекомендуется устанавливать апертурную диафрагму конденсора немного меньше числовой апертуры используемого объектива, ориентируясь по маркировке и маркеру-указателю.

Источник проходящего света
В осветителе проходящего света стоит 3-ваттный светодиод. Осветитель микроскопа имеет функцию регулировки цветовой температуры в диапазоне от 3000 до 7000 К. Пользователь выбирает комфортную для глаз цветовую температуру и легко меняет ее одной кнопкой, когда исследование объекта требует изменение света.
Срок службы светодиода – 50 000 часов.

Освещение по Кёлеру в проходящем свете
Источник света расположен в основании в задней части микроскопа, свет направляется на коллектор при помощи зеркала. Контрастность изображения регулируется апертурной диафрагмой конденсора, величина освещенного поля – полевой диафрагмой коллектора.
Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

ЖК-экран статуса работы
ЖК-экран на основании микроскопа отображает увеличение объектива, яркость и цветовую температуру источника света, режим работы («сон», «эко»).
Пользователь микроскопа с помощью экрана и одной ручки настраивает яркость, выбирает цветовую температуру, блокирует регулировку яркости, выставляет режим сна и таймер автоотключения.

Эргономичная конструкция
Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях.
MAGUS Lum 470L предусматривает комфорт пользователя во время работы.
Пользователь регулирует высоту точки взора за счет изменения положения тубусов, чтобы не уставали спина и шея.
Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.
Микроскоп управляется с минимальным движением руки, поскольку длинная ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне.
Микроскоп оснащен специальной ручкой для переноски.
Устройство для скрытого размещения адаптера питания и сетевого шнура повышает эстетику рабочего места и безопасность переноски микроскопа, упрощает хранение прибора.

Аксессуары
Для микроскопа разработана линейка аксессуаров.
Дополнительные объективы предназначены для получения дополнительных увеличений.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы.
Фазово-контрастное устройство, конденсоры темного поля, устройство простой поляризации и устройство для работы методом ДИК расширяют методы контрастирования и позволяют исследовать объекты, невидимые в светлом поле.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени, дополнительный адаптер повысит увеличение изображения объекта на экране монитора.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.

Основные особенности

• Исследование объектов, излучающих свечение под воздействием света возбуждения
• Методы исследований: видимая люминесценция в отраженном свете, светлое поле в проходящем свете
• Тринокулярная насадка с вертикальным тубусом для установки цифровой камеры и изменением высоты для подстройки под рост наблюдателя; деление светового потока 50/50
• Кодированное револьверное устройство – яркость источника света устанавливается автоматически в зависимости от выбранного объектива
• Люминесцентные объективы план-полуапохроматы с высокой разрешающей способностью
• Осветитель проходящего света – экономичный светодиод 3 Вт со сроком службы до 50 000 часов
• Освещение по Кёлеру, центрируемый и регулируемый по высоте конденсор с маркировкой апертуры объективов
• Интеллектуальная система управления освещением в проходящем свете: автоматический выбор яркости, блокировка регулировки яркости, автоотключение по таймеру, ЖК-экран статуса работы
• Предметный столик без выдвижной рейки и с длинной ручкой управления для удобной работы
• Эргономичный штатив с ручкой для переноски и скрытым размещением сетевого шнура и адаптера питания
• Широкая линейка дополнительных аксессуаров

Основные особенности камеры D470L:

• Для работы в свете люминесценции и по методу темного поля
• Разрешение 1,7 Мпикс – оптимально для работы с объективами большого увеличения; крупный пиксель 9х9 мкм обеспечивает высокую светочувствительность и низкий уровень шума
• 33 кадра в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Основные особенности камеры D470L LCD:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
• Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
• 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Основные особенности монитора D470L LCD:

• Поддержка изображения 4K обеспечивает высокую детализацию, четкость и реалистичность изображения
• Матрица IPS создает яркую и насыщенную картинку с широкими углами обзора по вертикали и горизонтали
• Удобная установка на камеру или на стол – на выбор пользователя

Технические характеристики камеры D470L

Сенсор: SONY Exmor CMOS

Цветной/монохромный: цветной

Число мегапикселей: 1,7

Максимальное разрешение, пикс: 1600x1100

Размер сенсора: 1,1" (14,4x9,9 мм)

Размер пикселя, мкм: 9,0x9,0

Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной: есть

Светочувствительность: 4910 мВ при 1/30 с

Отношение сигнал/шум: 0,3 мВ при 1/30 с

Время выдержки: 0,1 мс–1 ч

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 33@1600x1100

Место установки: канал визуализации

Формат изображения: *.jpg, *.bmp, *.png, *.tif

Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше)

Спектральный диапазон, нм: 380–650 (с ИК-фильтром)

Тип затвора: Global shutter (глобальный затвор)

Баланс белого: авто/ручной

Контроль экспозиции: авто/ручной

Программные возможности: размер изображения, яркость, время выдержки

Выход: USB 3.0, 5 Гб/с

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, монитор 17" и больше

Программное обеспечение: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье

Диапазон рабочих температур, °С: –10... 50

Диапазон рабочей влажности, %: 30… 80

Технические характеристики камеры D470L LCD

Сенсор: SONY Exmor/Starvis CMOS

Цветной/монохромный: цветной

Число мегапикселей: 8

Максимальное разрешение, пикс: 3840x2160

Размер сенсора: 1/1,2" (11,14x6,26 мм)

Размер пикселя, мкм: 2,9x2,9

Автофокус: нет

Интерфейс: HDMI 1.4, Wi-Fi, USB 3.0

Поддерживаемые карты памяти: SD до 32 ГБ

Возможность подключения дополнительного оборудования: мышь (USB), флеш-накопитель (USB), модуль Wi-Fi (USB)

Светочувствительность: 1028 мВ при 1/30 с

Отношение сигнал/шум: 0,13 мВ при 1/30 с

Время выдержки: 0,014 мс–1000 мс

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 30@3840х2160 (HDMI), 30@1920х1080 (Wi-Fi), 30@3840х2160 (USB 3.0)

Место установки: канал визуализации, окулярный тубус вместо окуляра

Формат изображения: *.jpg, *.tif

Формат видеороликов: *.h264/*.h265, *.mp4

Спектральный диапазон, нм: 380–650 (с ИК-фильтром)

Тип затвора: ERS (электронный скользящий затвор)

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении)

Программное обеспечение: HDMI: встроенное, USB: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: сетевой адаптер 12 В/1 А

Особенности сетевого адаптера питания: вход: переменное напряжение 100–240 В, 50/60 Гц; выход: постоянное напряжение 12 В/1 А

Диапазон рабочих температур, °С: –10... 50

Диапазон рабочей влажности, %: 30… 80

Технические характеристики монитора D470L LCD

Тип матрицы: IPS

Диагональ экрана, дюйм: 13,3

Разрешение экрана, пикс: 3840x2160 (4K)

Соотношение сторон экрана: 16:9

Яркость, кд/м²: 400

Количество отображаемых цветов: 16,7 млн

Контрастность: 1000:1

Угол обзора горизонталь/вертикаль, °: 178/178

Размер видимой области экрана (ШxВ), мм: 295x165

Шаг пикселя (ШxВ), мм: 0,154x0,154

Частота обновления экрана, Гц: 60

Тип подсветки матрицы: светодиодная (LED)

Срок службы светодиодов подсветки, ч: 50000

Интерфейс: HDMI

Диапазон рабочих температур, °С: –15... 55

Диапазон рабочей влажности, %: 10… 90

Источник питания: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C)

Потребляемая мощность, Вт: 12 (максимум)
