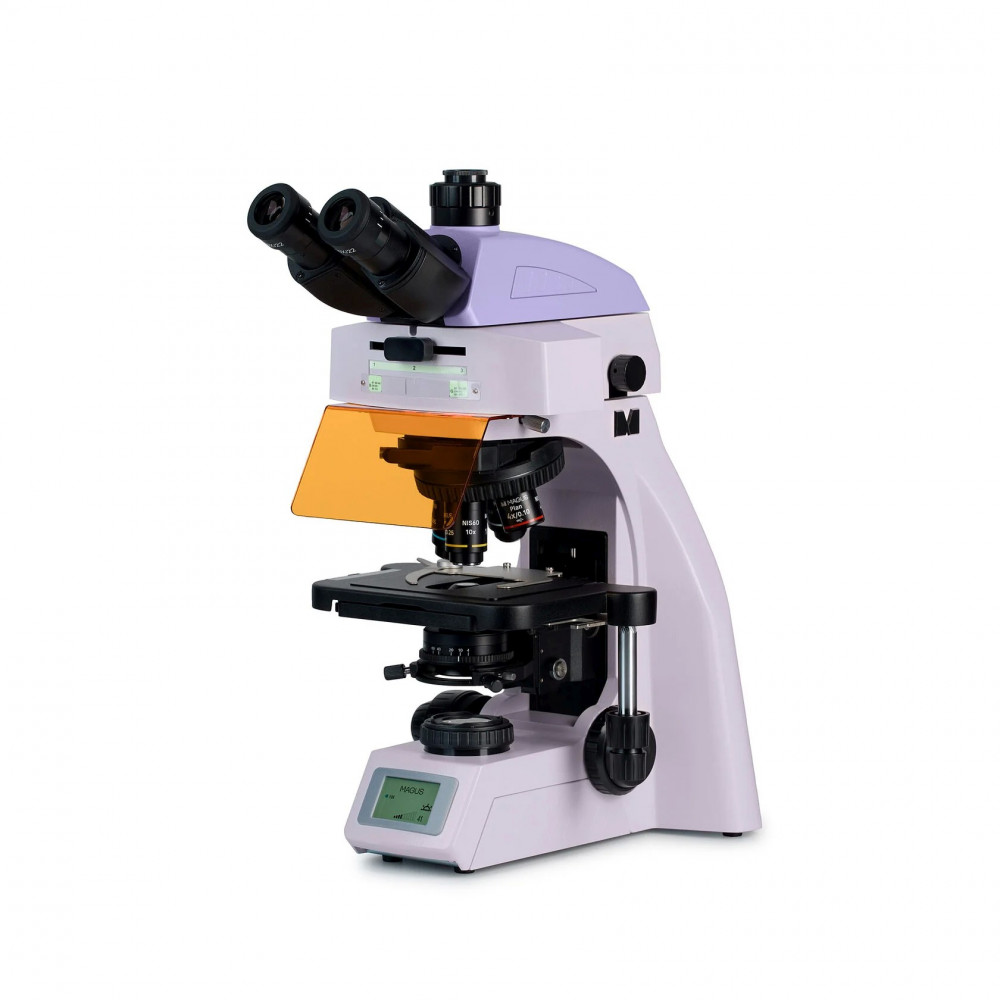

Микроскоп люминесцентный MAGUS Lum 450L, D450L, D450L LCD

Характеристики

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методу светлого поля, а при дополнительной комплектации – по методам темного поля, простой поляризации и фазового контраста.
Кодированный револьвер сохраняет комфортную яркость при переключении объективов. Интеллектуальное управление освещением микроскопа повышают комфорт и скорость рутинной работы исследователя. «Умные» функции помогают студентам легче войти в профессию и приобрести нужный профессиональный опыт.
Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. На MAGUS Lum 450L объекты облучают синим и зеленым светом. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами.
На люминесцентном микроскопе изучают возбудителей туберкулеза, хламидиоза, бешенства, герпеса и других болезней. Микроскоп используется для анализа ДНК и хромосомного анализа, исследования костного мозга и мазков крови, для криминалистической и фармакологической экспертизы, исследований ветеринарного контроля и санитарно-эпидемиологического надзора.

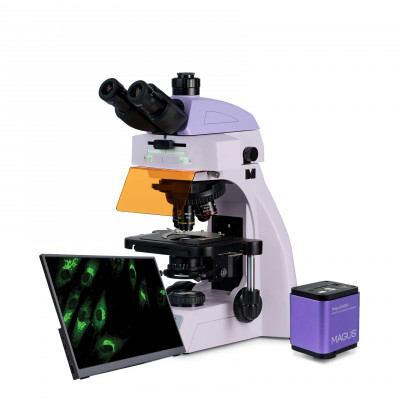

Цифровая камера D450L LCD
MAGUS CHD50 – цифровая HDMI-камера с автофокусом и тремя видеоинтерфейсами. Она оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) автоматическим переключается между 4K и Full HD в зависимости от разрешения монитора.
Светочувствительность 505 мВ и низкое отношение сигнал/шум позволяют уверенно визуализировать флуоресценцию при стандартных режимах возбуждения. Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть WLAN и USB 2.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера устанавливается в канал визуализации микроскопа через крепление C-mount.

Монитор D450L LCD
Монитор MAGUS MCD40 подключается к установленной на микроскоп камере и выводит изображение в реальном времени в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол с помощью откидной подставки или крепится на камере – так, как удобно пользователю.

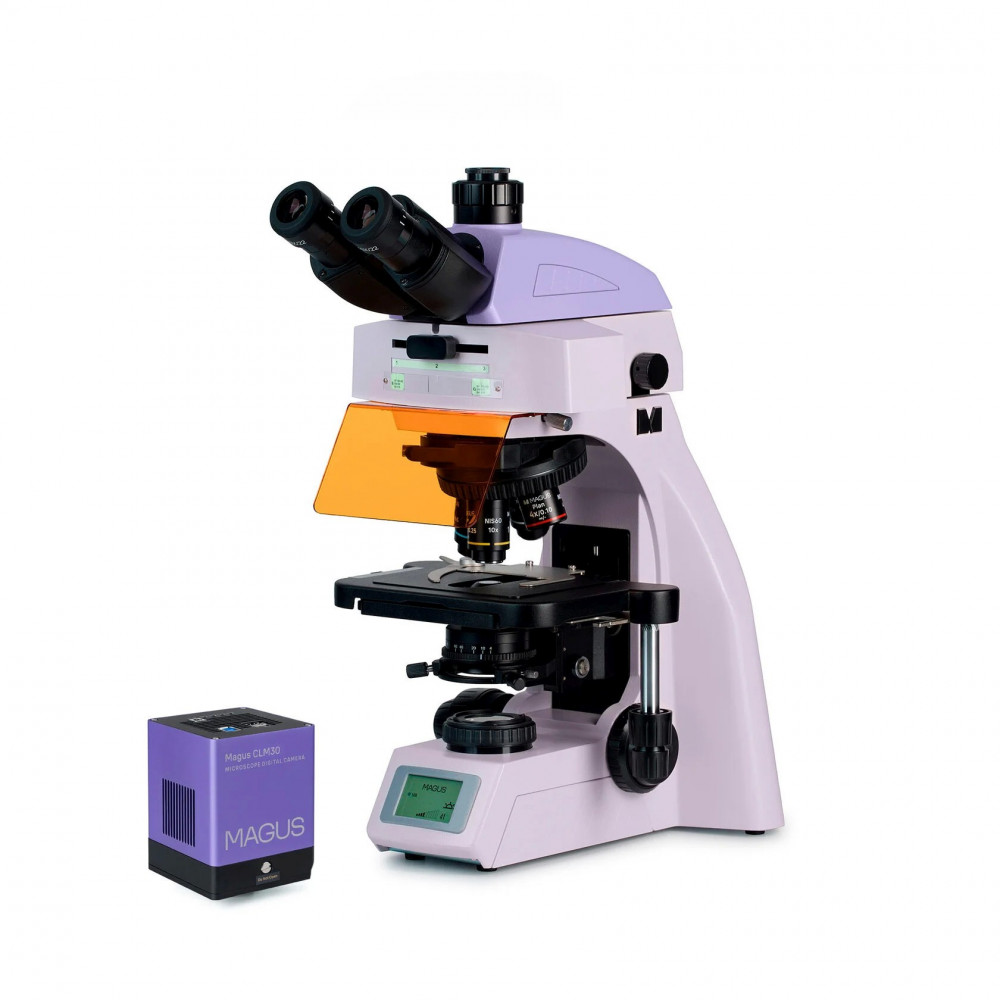

Цифровая камера D450L
Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля. Высокочувствительный сенсор SONY Exmor CMOS с низким уровнем шумов обеспечивает уверенную визуализацию флуоресценции даже при низкой интенсивности свечения.
Двухступенчатый термоэлектрический модуль охлаждения эффективно уменьшает тепловые шумы при длительных выдержках.
Высокая светочувствительность и малый уровень шумов позволяют использовать широкий диапазон выдержек — от долей миллисекунды до 1 часа, что делает камеру универсальной для различных методов исследований: светлое и темное поле, поляризация и люминесценция.
Сенсор формата 1/1,2" с разрешением 8,3 Мпикс формирует детализированное изображение в разрешении 3840x2160 пикс.
Камера поддерживает запись фото и видео в высоком разрешении, включая 4K, и подключается через интерфейс USB 3.0, обеспечивая быструю передачу данных и комфортную работу в реальном времени. Управление параметрами съемки осуществляется с помощью программного обеспечения MAGUS View, позволяющего точно настраивать экспозицию и яркость изображения.
MAGUS CLM30 устанавливается в канал визуализации микроскопа с помощью адаптера C-mount.

Визуальная насадка
Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Тубусы насадки поднимаются и опускаются, изменяя свое положение за счет поворота вокруг оси. Пользователь выбирает высоту выноса зрачка в соответствии с собственным ростом.
Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Деление светового потока фиксированное 50/50.
Собственное увеличение канала визуализации составляет 0,55х, увеличение комплектного адаптера – 1х, что в итоге на вход камеры дает увеличение 0,55х. При подборе камеры и подсчетах разрешения и размера матрицы используйте итоговый коэффициент – 0,55х.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках. Плоские резиновые наглазники ограждают оптику очков от царапин.

Револьверное устройство и объективы
Кодированный револьвер на 5 объективов, повернут «от наблюдателя»: пользователь видит объектив, который ввел в ход лучей, пространство над столиком свободно. В свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение внутри диапазона кратности. Парфокальная высота объективов – 60 мм.
Объектив 40х с увеличенным рабочим расстоянием 1,5 мм обеспечивает дополнительную защиту фронтальной линзы от попадания иммерсионного масла при повороте револьвера.
Над револьвером находится слот с заглушкой для установки анализатора.

Сохранение комфортной яркости изображения в проходящем свете при смене увеличений
Объективы разного увеличения пропускают свет в разной степени, поэтому каждый раз при смене объектива требуется регулировка яркости света. Переход от объектива большего увеличения к объективу меньшего увеличения вызывает утомление глаз, поскольку резко увеличивается яркость изображения в окулярах. MAGUS Lum 450L, оборудованный интеллектуальным управлением яркости света, решает эту проблему. Микроскоп запоминает яркость для каждого объектива, которую выбрал пользователь, и автоматически устанавливает эту яркость при повороте револьвера. Интеллектуальное управление сокращает время на регулировку яркости. MAGUS Lum 450L повышает комфорт пользователя и экономит время даже когда работа требует частой смены увеличения.

Фокусировка
Рукоятки грубой и тонкой фокусировки коаксиальные.
Рукоятка грубой фокусировки расположена с левой стороны. Рукоятки тонкой фокусировки расположены с обеих сторон, правая рукоятка имеет специальные углубления под пальцы.
Кольцо с левой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.

Предметный столик
У столика отсутствует выдвижная зубчатая рейка по оси Х, что повышает эргономичность работы. Механизм с ременной передачей плавно перемещает объект. Препаратодержатель крепится двумя винтами и при ручном сканировании легко снимается.
Длинная ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения.

Люминесцентная насадка
Источники света возбуждения люминесценции – 3-ваттные светодиоды, фильтры двух волновых диапазонов свечения – синий (В) и зеленый (G). Установка переключателя на люминесцентной насадке в левое или правое положение меняет рабочий фильтр. Центральное положение переключателя соответствует наблюдениям в светлом поле.
Светодиоды мгновенно набирают заданную пользователем яркость, не нагреваются при длительном использовании, при необходимости быстро выключаются. Это упрощает переход от метода светлого поля к видимой люминесценции и обратно. Срок службы светодиодов – 50 000 часов. Для обучения в вузах рекомендуется выбирать люминесценцию на базе светодиодов как наиболее безопасную и не требующую дополнительного обслуживания.

Освещение по Кёлеру в проходящем свете
Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Конденсор
Конденсор центрируется и регулируется по высоте. Тип крепления – «ласточкин хвост».
Кольцо конденсора регулирует ирисовую апертурную диафрагму. На корпус конденсора нанесена маркировка увеличения объективов, на кольцо – маркер-указатель. Для достижения контрастного изображения на каждом объективе рекомендуется повернуть кольцо так, чтобы маркер-указатель соответствовал маркировке увеличения используемого объектива.
Конденсор имеет слот с заглушкой для установки слайдера темного поля или слайдера фазового контраста. Установка слайдера экономит время при переключении с одного метода исследования на другой.

Источник проходящего света
В осветителе проходящего света стоит 3-ваттный светодиод. Цветовая температура не меняется при изменении яркости. Срок службы светодиода – 50 000 часов.

ЖК-экран статуса работы
ЖК-экран на основании микроскопа отображает увеличение объектива, яркость источника света, режим работы («сон», «эко»).
Пользователь микроскопа с помощью экрана и одной ручки настраивает яркость, блокирует регулировку яркости, выставляет режим сна и таймер автоотключения.

Эргономичная конструкция
Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях.
MAGUS Lum 450L предусматривает комфорт пользователя во время работы.
Вращением визуальной насадки пользователь выбирает такую высоту точки взора, чтобы не уставали спина и шея.
Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.
Микроскоп управляется с минимальным движением руки, поскольку ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне.
Микроскоп оснащен специальной ручкой для переноски.
Устройство для скрытого размещения сетевого шнура повышает эстетику рабочего места и безопасность переноски микроскопа, упрощает хранение прибора.

Аксессуары
Для микроскопа разработана линейка аксессуаров.
Дополнительные объективы предназначены для получения дополнительных увеличений.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы.
Фазово-контрастное устройство, слайдер темного поля и устройство простой поляризации расширяют методы контрастирования и позволяют исследовать объекты, невидимые в светлом поле.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени, дополнительный адаптер повысит увеличение изображения объекта на экране монитора.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.

Основные особенности камеры D450L:

• Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
• Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Основные особенности камеры D450L LCD:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы WLAN и USB 2.0
• Автофокус при работе в HDMI-режиме упрощает настройку резкости изображения
• 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Основные особенности монитора D450L LCD:

• Разрешение 4K обеспечивает высокую детализацию, четкость и реалистичность изображения
• Матрица IPS создает яркую и насыщенную картинку с широкими углами обзора по вертикали и горизонтали
• Удобная установка на камеру или на стол – на выбор пользователя
