Микроскоп биологический инвертированный MAGUS Bio V360, VD360, VD360 LCD

Характеристики

Визуальная насадка
Бинокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Цифровая камера устанавливается в боковой канал визуализации на насадке микроскопа. Световой поток переключается 100/0 или 0/100. Слот с заглушкой предназначен для установки слайдера рельефного контраста (Emboss contrast).

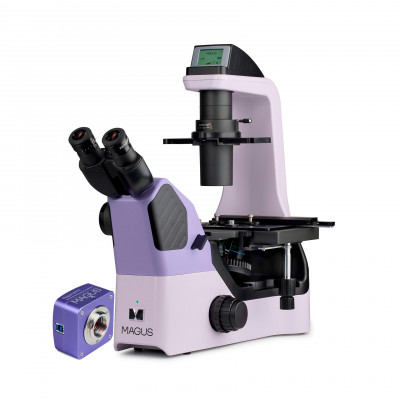

Цифровая камера MAGUS Bio VD360
MAGUS CBF90 – научная камера с разрешением 5 Мпикс и матрицей 2/3".
Камера формирует реалистичное изображение в разрешении 2448x2048 пикс.
Видеозапись ведется с частотой 35 или 50 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

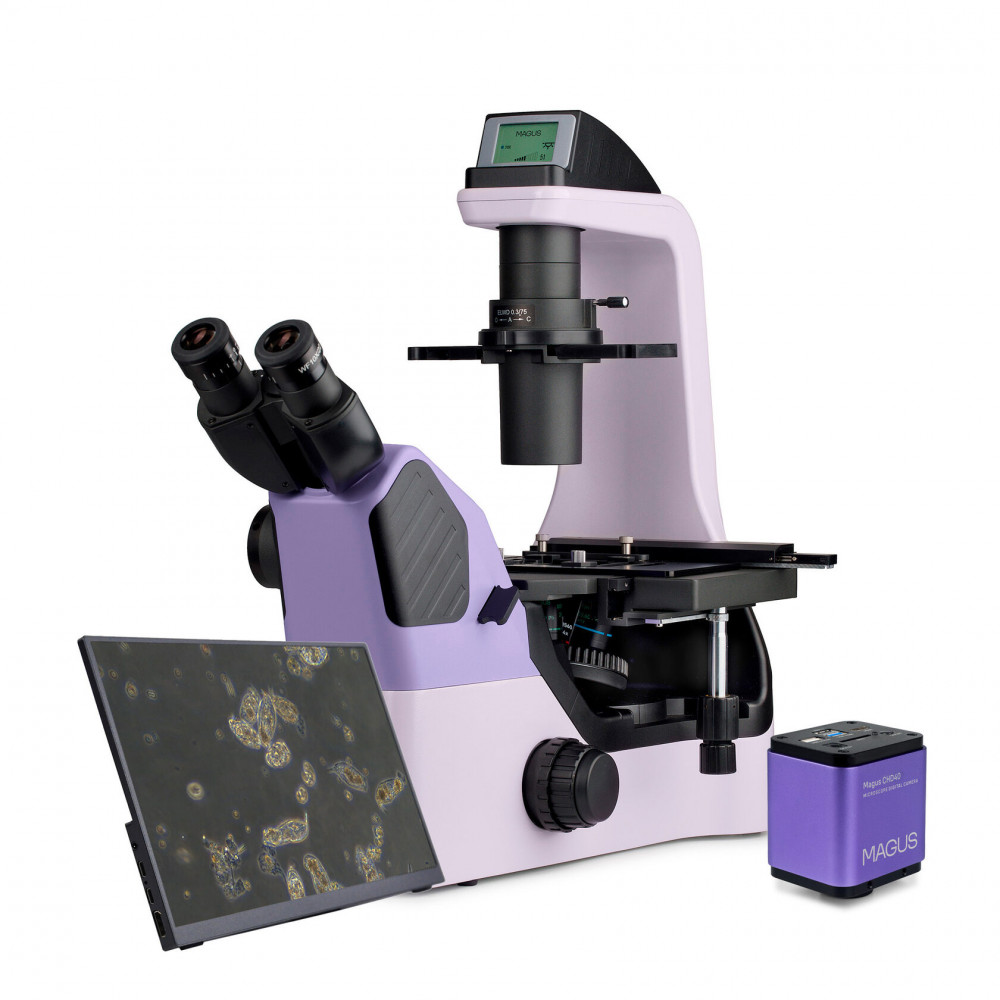

Цифровая камера MAGUS Bio VD360 LCD
MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Микроскоп оснащен камерой 8 Мпикс с тремя видеоинтерфейсами HDMI, USB 3.0 и Wi-Fi. Ее можно подключать одновременно к нескольким устройствам: монитору, ноутбуку, стационарному компьютеру. Установка камеры на микроскоп осуществляется на адаптер 0,5х или 1х из комплекта микроскопа. Выбор адаптера зависит от решаемых задач: 0,5х увеличивает поле зрения, 1х обрезает поле зрения и дает большее увеличение. Программное обеспечение дополняет систему возможностями анализа и документирования. Монитор в составе цифрового микроскопа работает в разрешении 4K.

Монитор MAGUS Bio VD360 LCD
Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS.
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол с помощью откидной подставки или крепится на камере – так, как удобно пользователю.

Револьверное устройство
Кодированный револьвер на 5 объективов. В свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение внутри диапазона кратности.

Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм. Парфокальная высота – 60 мм.
Объектив 4х используются для работы по методу светлого поля.
Объективы 10х, 20х и 40х являются фазовыми, они отличаются от объектива 4х наличием в плоскости выходного зрачка фазового кольца. Эти объективы предназначены для работы в фазовом контрасте, но также подходят для работы в светлом поле и по методу рельефного контраста (Emboss contrast).

Сохранение комфортной яркости при смене увеличений
Объективы разного увеличения пропускают свет в разной степени, поэтому каждый раз при смене объектива требуется регулировка яркости света. Переход от объектива большего увеличения к объективу меньшего увеличения вызывает утомление глаз, поскольку резко увеличивается яркость изображения в окулярах. MAGUS Bio V360, оборудованный интеллектуальным управлением яркости света, решает эту проблему. Микроскоп запоминает яркость для каждого объектива, которую выбрал пользователь, и автоматически устанавливает эту яркость при повороте револьвера. Интеллектуальное управление сокращает время на регулировку яркости. MAGUS Bio V360 повышает комфорт пользователя и экономит время даже когда работа требует частой смены увеличения.

Фокусировка
Рукоятки грубой и тонкой фокусировки коаксиальные, расположены низко. Исследователь кладет руки на стол и занимает комфортную позу для работы на микроскопе.
Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.

Предметный столик
Предметный столик неподвижный. На столик установлен специальный механизм, который перемещает лабораторную посуду в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен.
Длинная ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения.
В комплект микроскопа входит универсальный держатель лабораторной посуды.

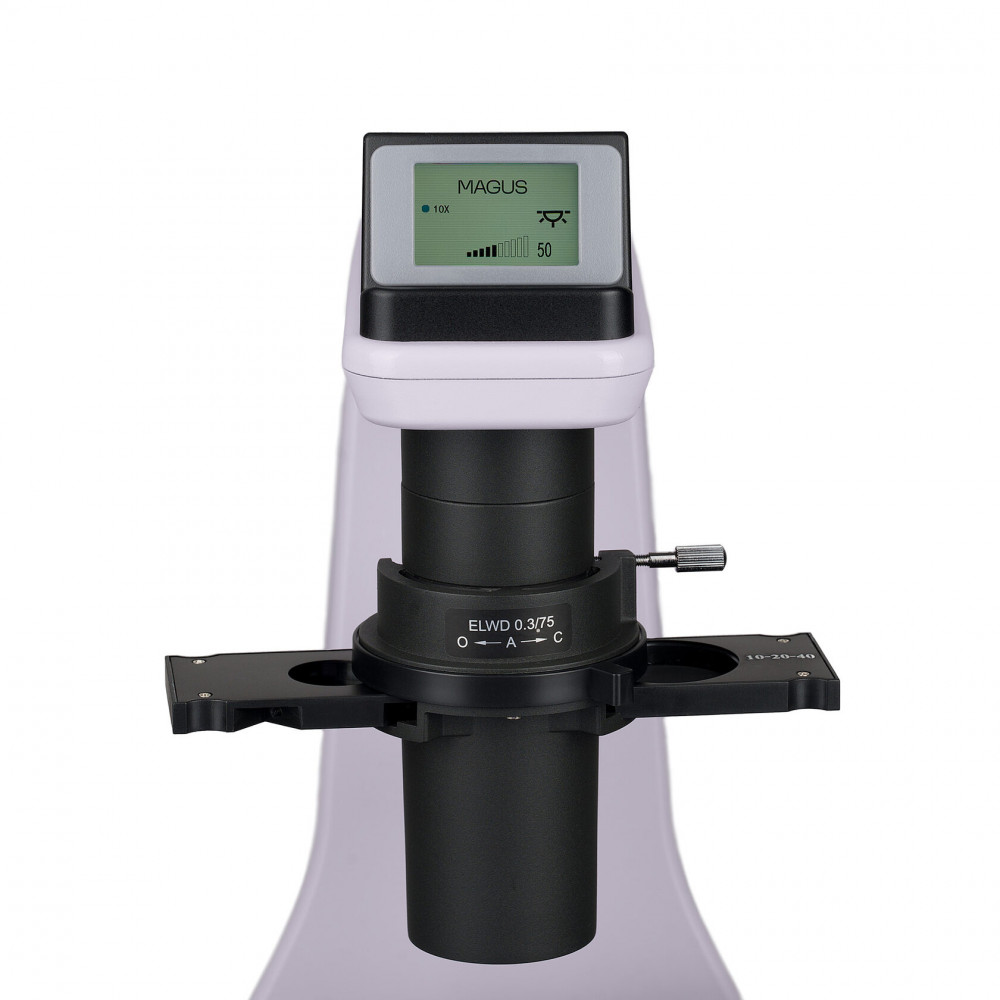

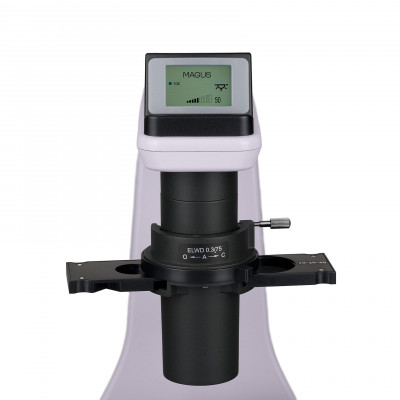

Конденсор
Конденсор имеет апертуру 0,3 и рабочее расстояние 75 мм. В слот конденсора устанавливают слайдер фазового контраста или слайдер рельефного контраста (Emboss contrast) с секторной диафрагмой.
Слайдер фазового контраста представляет собой пластину с тремя отверстиями. В одном отверстии фазовая вставка для объективов 10х, 20х и 40х, два других используются для работы по методу светлого поля. Кольцевая диафрагма слайдера центрируется относительно фазового кольца объектива при помощи вспомогательного центрирующего телескопа.
Слайдер рельефного контраста (Emboss contrast) с секторной диафрагмой также является пластиной с тремя отверстиями. Для реализации метода секторную диафрагму вводят в ход лучей, а слайдер в слоте визуальной насадки устанавливают в положение, соответствующему рабочему объективу. Зеленый фильтр (ND6), помещенный в отверстие с секторной диафрагмой, убирает цветовые ореолы по краям наблюдаемых структур. Свободные отверстия слайдера предназначены для работы по методу светлого поля: одно для объектива 4х, второе для объективов 10х, 20х и 40х.

Источник света
Светодиод мощности 3 Вт обеспечивает яркое освещение объекта, достаточное для работы всеми методами, которые предусматривает микроскоп, на всех объективах. Цветовая температура не меняется при изменении яркости. Срок службы светодиода – 50 000 часов.

ЖК-экран статуса работы
ЖК-экран на основании микроскопа отображает увеличение объектива, яркость источника света, режим работы («сон», «эко»).
Пользователь микроскопа с помощью экрана и одной ручки настраивает яркость, блокирует регулировку яркости, выставляет режим сна и таймер автоотключения.

Эргономичная конструкция
Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях.
MAGUS Bio V360 предусматривает комфорт пользователя во время работы.
Визуальная насадка расположена под эргономичным углом, чтобы не уставали спина и шея.
Благодаря низкому и компактному предметному столику пользователю удобно выполнять манипуляции с образцом и работать с лабораторной посудой.
Длинная ручка механизма перемещения позволяет не поднимать руку со стола для управления микроскопом, не менять комфортную позу.
Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.

Аксессуары
Для микроскопа разработана линейка аксессуаров.
Дополнительные объективы без фазовых колец гарантируют наилучшее изображение при работе в светлом поле.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы.
Фазово-контрастное устройство с объективами план-полуапохроматами подойдет для решения задач фундаментальной и прикладной науки. План-полуапохроматы обеспечивают высокую степень коррекции аберраций и формируют чистое, яркое, контрастное изображение.
Модуляционный контраст Хоффмана обеспечивает визуализацию мельчайших деталей в живых образцах с высокой контрастностью и без ореолов, позволяет изучать динамические процессы в реальном времени.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.
Держатели и вставки в столик используются для удобной установки на микроскоп культуральной посуды разных типов и размеров.

Альтернативные модели
MAGUS Bio V360 является альтернативной для моделей: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53. Посмотреть все альтернативы

Индивидуальный подход и премиальный сервис
Бренд MAGUS заботится не только о безупречном качестве оптики, но и о высоком уровне поддержки своих клиентов на всех этапах сотрудничества. Чтобы вы были абсолютно уверены в правильности выбора, вам доступна апробация микроскопа непосредственно в условиях вашей лаборатории перед покупкой. На этапе подбора оборудования наши специалисты всегда готовы провести подробные экспертные консультации, помогая найти оптимальную конфигурацию прибора под ваши конкретные задачи. Кроме того, официальный сервисный центр обеспечивает надежное гарантийное и постгарантийное обслуживание.

Основные особенности

• Исследования окрашенных и неокрашенных объектов в лабораторной посуде – чашках Петри, колбах, планшетах, работа с посудой высотой до 187 мм
• Методы исследования – светлое поле, фазовый контраст, рельефный контраст (Emboss contrast); при дополнительной комплектации – метод модуляционного контраста Хоффмана
• Кодированное револьверное устройство – яркость источника света устанавливается автоматически в зависимости от выбранного объектива
• Бинокулярная визуальная насадка с боковым каналом визуализации для установки цифровой камеры; деление светового потока 100/0 или 0/100
• Осветитель проходящего света – экономичный светодиод 3 Вт со сроком службы до 50 000 часов
• Конденсор со слотом для установки слайдеров; слайдер фазового контраста в комплекте, фазовые кольца центрируются
• Интеллектуальная система управления освещением: автоматический выбор яркости, блокировка регулировки яркости, автоотключение по таймеру, ЖК-экран статуса работы
• Предметный столик с перемещением посуды по осям X и Y, универсальный держатель лабораторной посуды в комплекте, длинная ручка управления столиком обеспечивает комфорт пользователя во время работы

Основные особенности камеры MAGUS Bio VD360:

• Научная камера для работы в светлом поле на объективах 20х, 40х, 60х и 100х
• Большой размер сенсора – 2/3'': качество изображения выше, меньше шума, больше светочувствительность
• Разрешение 5 Мпикс: при работе с объективами среднего увеличения камера позволит различить больше мелких деталей
• 35 или 50 кадров в секунду в зависимости от разрешения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Основные особенности камеры MAGUS Bio VD360 LCD:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
• Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
• 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Основные особенности монитора MAGUS Bio VD360 LCD:

• Разрешение 4K обеспечивает высокую детализацию, четкость и реалистичность изображения
• Матрица IPS создает яркую и насыщенную картинку с широкими углами обзора по вертикали и горизонтали
• Удобная установка на камеру или на стол – на выбор пользователя

Комплектация

• Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
• Цифровая камера MAGUS CBF90 (цифровая камера, кабель USB, USB-флеш-накопитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон) для MAGUS Bio VD360
• Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (2 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер питания 12 В/1 А (евро), USB-флеш-накопитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон) для MAGUS Bio VD360 LCD
• Монитор MAGUS MCD40 для MAGUS Bio VD360 LCD
• Конденсор со слотом для слайдера
• Бинокулярная визуальная насадка с боковым каналом визуализации
• Объектив-планахромат Plan 4x/0,10 ∞/1,2 WD 30 мм, парфокальная высота 60 мм
• Объектив-планахромат Plan 10х/0,25 фазовый ∞/1,2 WD 10,2 мм, парфокальная высота 60 мм
• Объектив-планахромат Plan 20х/0,40 фазовый ∞/1,2 WD 12 мм, парфокальная высота 60 мм
• Объектив-планахромат Plan 40х/0,60 фазовый ∞/1,2 WD 2,2 мм, парфокальная высота 60 мм
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Слайдер фазового контраста с центрируемыми фазовыми кольцами
• Устройство для работы методом рельефного контраста (Emboss contrast)
• Зеленый фильтр
• Универсальный держатель лабораторной посуды
• Адаптер C-mount 0,5х
• Адаптер C-mount 1х
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Объектив-планахромат Plan 10х/0,25 ∞/1,2 WD 10,2 мм, парфокальная высота 60 мм
• Объектив-планахромат Plan 20х/0,40 ∞/1,2 WD 4 мм, парфокальная высота 60 мм
• Объектив-планахромат Plan 40х/0,60 ∞/1,2 WD 2,2 мм, парфокальная высота 60 мм
• Окуляр 10х/22 мм со шкалой
• Окуляр 10х/22 мм с центроуказателем
• Окуляр 10х/22 мм с сеткой
• Окуляр 12,5х/16 мм (2 шт.)
• Окуляр 15х/16 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 30х/8 мм (2 шт.)
• Фазово-контрастное устройство: слайдеры фазового контраста, набор фазовых объективов план-полуапохроматов
• Устройство для работы методом модуляционного контраста Хоффмана с набором объективов
• Вставка в столик стеклянная
• Вставка в столик металлическая для работы с культуральной бутылкой
• Комплект держателей лабораторной посуды
• Цифровая камера
• Калибровочный слайд
• Монитор
• Набор светофильтров (голубой, зеленый, желтый, матовый)

Технические характеристики камеры MAGUS Bio VD360

Сенсор: SONY Exmor CMOS

Цветной/монохромный: цветной

Число мегапикселей: 5

Максимальное разрешение, пикс: 2448x2048

Размер сенсора: 2/3" (8,45x7,07 мм)

Размер пикселя, мкм: 3,45x3,45

Светочувствительность: 1146 мВ при 1/30 с

Отношение сигнал/шум: 0,15 мВ при 1/30 с

Время выдержки: 0,1 мс–15 с

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 35@2448x2048, 50@1224x1024

Место установки: канал визуализации, окулярный тубус вместо окуляра

Формат изображения: *.jpg, *.bmp, *.png, *.tif

Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше)

Спектральный диапазон, нм: 380-650 (с ИК-фильтром)

Тип затвора: ERS (электронный скользящий затвор)

Баланс белого: авто/ручной

Контроль экспозиции: авто/ручной

Программные возможности: размер изображения, яркость, время выдержки

Выход: USB 3.0, 5 Гб/с

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, монитор 17" и больше

Программное обеспечение: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: постоянный ток, 5 В, от USB-порта компьютера

Диапазон рабочих температур, °С: –10... 50

Диапазон рабочей влажности, %: 30… 80

Технические характеристики камеры MAGUS Bio VD360 LCD

Сенсор: SONY Exmor/Starvis CMOS

Цветной/монохромный: цветной

Число мегапикселей: 8

Максимальное разрешение, пикс: 3840x2160

Размер сенсора: 1/1,2" (11,14x6,26 мм)

Размер пикселя, мкм: 2,9x2,9

Автофокус: нет

Интерфейс: HDMI 1.4, Wi-Fi, USB 3.0

Поддерживаемые карты памяти: SD до 32 ГБ

Возможность подключения дополнительного оборудования: мышь (USB), флеш-накопитель (USB), модуль Wi-Fi (USB)

Светочувствительность: 1028 мВ при 1/30 с

Отношение сигнал/шум: 0,13 мВ при 1/30 с

Время выдержки: 0,014 мс–1000 мс

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 30@3840х2160 (HDMI), 30@1920х1080 (Wi-Fi), 30@3840х2160 (USB 3.0)

Место установки: канал визуализации, окулярный тубус вместо окуляра

Формат изображения: *.jpg, *.tif

Формат видеороликов: *.h264/*.h265, *.mp4

Спектральный диапазон, нм: 380–650 (с ИК-фильтром)

Тип затвора: ERS (электронный скользящий затвор)

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении)

Программное обеспечение: HDMI: встроенное, USB: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: сетевой адаптер 12 В/1 А

Особенности сетевого адаптера питания: вход: переменное напряжение 100–240 В, 50/60 Гц; выход: постоянное напряжение 12 В/1 А

Диапазон рабочих температур, °С: –10... 50

Диапазон рабочей влажности, %: 30… 80

Технические характеристики монитора MAGUS Bio VD360 LCD

Тип матрицы: IPS

Диагональ экрана, дюйм: 13,3

Разрешение экрана, пикс: 3840x2160 (4K)

Соотношение сторон экрана: 16:9

Яркость, кд/м²: 400

Количество отображаемых цветов: 16,7 млн

Контрастность: 1000:1

Угол обзора горизонталь/вертикаль, °: 178/178

Размер видимой области экрана (ШxВ), мм: 295x165

Шаг пикселя (ШxВ), мм: 0,154x0,154

Частота обновления экрана, Гц: 60

Тип подсветки матрицы: светодиодная (LED)

Срок службы светодиодов подсветки, ч: 50000

Интерфейс: HDMI

Диапазон рабочих температур, °С: –15... 55

Диапазон рабочей влажности, %: 10… 90

Источник питания: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C)

Потребляемая мощность, Вт: 12 (максимум)
