Ritt-001

Ritter, Германия

Газовые счетчики

Краткое описание

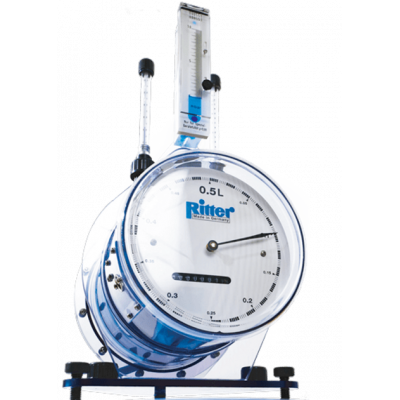

Счетчики газа барабанного типа RITTER универсально применяются для измерения объема протекающих газов и особенно эффективны, когда измерения требуют высочайшей точности.

Преимущества пользователя

-  Высочайшая точность: ±0,5% во всем диапазоне скоростей потока
-  Калибровка прослеживается до »German National Primary Standard« (PTB)
-  Измерение всех газов и газовых смесей с одинаковой точностью
-  Использовать с чрезвычайно агрессивными и инертными газами
-  Самые низкие измеримые скорости потока
-  Самый большой выбор диапазонов измерения
-  Опция сбора данных в реальном времени для ПК (требуется опция »Генератор импульсов«)
-  Самая прочная конструкция – доступна как химически (из высококачественных термопластов), так и механически (из нержавеющей стали)
-  Не требует обслуживания (требуется только проверка уровня жидкости в упаковке)

Технические характеристики

Тип Скорость потока
минимальный
[ltr/h]
Скорость потока
максимальная
[ltr/h]
Скорость потока
стандарт
[ltr/h] (1)
Индикация индикации
минимальный
[ltr] (2)
Индикация индикации
максимальная
[ltr]
Объем
мерного барабана
[ltr]
Минимальная потеря
давления
[mbar]
TG 0.5 1 60 50 0,002 9 999 999,9 0,5 0,4
TG 1 2 120 100 0,01 99 999 999    1,0 0,2
TG 3 6 360 300 0,02 99 999 999    3,0 0,2
TG 5 10 600 500 0,02 99 999 999    5,0 0,2
TG 10 20 1 200 1 000 0,1 99 999 999    10,0 0,1
TG 20 40 4 000 3 200 0,2 999 999 990    20,0 0,1
TG 25 50 7 000 5 000 0,1 999 999 990    25,0 0,1
TG 5010018 00010 0000,5999 999 990   50,00,1


(1) Калибровка выполняется при стандартном расходе и 20 ° C (68 ° F)
(2) Минимальное деление циферблата

Максимальное давление газа на входе зависит от типа газового счетчика и материала корпуса:
С пластиковыми кожухами: TG05 – TG5: 50 to 500 mbar
С пластиковыми кожухами: TG10 – TG50: 50 mbar
С кожухами из нержавеющей стали: 0.5 to 40 bar

Точность измерения: ± 0,2% при стандартной скорости потока (точное значение указано в отдельном сертификате калибровки) и прибл. ± 0,5% во всем диапазоне измерений.

Доступные материалы корпуса и мерного барабана

Барабанные газовые счетчики можно выбрать из 5 различных высокачественных исполнений: ПВХ(поливинилхлорид),
ПП(полипропилен), ПВДФ (поливинилденфторид), ПЭ-эл
(электропроводящий полиэтилен) и нержавеющая сталь НС
(1.4571). Путем тщательного подбора подходящего материала барабанный газовый счетчик может использоваться для работы с высокоагрессивными газами.



Корпус



Мерный барабан



Исполне  ние №

Макс. темп. при дли- тельной экс- плуатации

ПВХ-прозрачный

ПВХ-серый

5

40

ПП

ПП

6

80

ПВДФ

ПВДФ

7

80

ПЭ-эл

ПЭ-эл

8

60

Нерж. сталь НС

ПВХ-серый

1

40

Нерж. сталь НС

ПЭ-эл

2

60

Нерж. сталь НС

ПП

3

80

Нерж. сталь НС

ПВДФ

4

80

Затворные жидкости

Принцип измерения барабанными газовыми счетчиками основан на определенном уровне заполнения мерного барабана затворной жидкостью. Высокая точность измерений достигается за счет тонкой регулировки уровня затворной жидкости. В большинстве случаев, в качестве затворной жидкости можно использовать обычную чистую водопроводную воду.
Если вода не пригодна, то рекомендуется использовать следующие масла или синтетические жидкости:
Ondina является медицинским парафиновым минеральным маслом. Масло бесцветно, прозрачно, не имеет запаха.
Autin-B является парафиновым (белым)маслом без полиолефина. Оно прозрачно ,бесцветно и не имеет запаха.
CalRiX является полностью синтетическим маслом, на основе фтора, идеально для высокоагрессивных газов и жестких условий эксплуатации, так как практически полностью инертно ко всем газам.

Преимущества барабанных счетчиков RITTER
-  Корпус и мерный барабан из высококачественной пластмассы
Барабанные газовые счетчики RITTER специально разработаны для использования с агрессивными газами. Они изготавливаются из 4 видов превосходных пластиков (ПВХ, ПП, ПВДФ и электропроводящий ПЭ). Поэтому может быть выбран газовый счетчик, который полностью устойчив к измеряемым агрессивным газам. Нержавеющая сталь не полностью устойчива к агрессивным газам и будет со временем повреждена ими.
Даже газовые счетчики RITTER с корпусом из нержавеющей стали имеют измерительный барабан, изготовленный из одного из этих высококачественных термопластов. Это связано с тем, что измерительный барабан является наиболее важной частью газового счетчика, а также наиболее подвержен воздействию агрессивных газов
-  Измерительный барабан сварен – не мягко припаян
Счетчики конкурентов имеют корпус из нержавеющей стали и измерительный барабан, который также выполнен из нержавеющей стали. Поскольку стальные пластины, используемые для изготовления этих мерных барабанов, должны быть такими тонкими, их можно только плавно спаять. Сварки мягких припоев очень легко разъедаются агрессивными газами! Таким образом, даже если сама нержавеющая сталь достаточно устойчива к агрессивным газам, мягкая пайка – нет. Это может привести к тому, что измерительный барабан полностью развалится, когда мягкая пайка израсходована.
Детали измерительного барабана в газовых счетчиках RITTER свариваются точно из того же материала, из которого изготовлен барабан. Бочки из ПВХ свариваются вместе со стержнями из ПВХ; ПП барабаны с ПП стержнями, ПВДФ барабаны с ПВДФ стержнями и ПЭ барабаны с ПЭ стержнями. Поэтому сварные швы в газовых счетчиках RITTER обладают такой же коррозионной стойкостью, что и материал, используемый для изготовления барабанов.
-  Корпус и измерительный барабан устойчивы к воздействию упаковочной жидкости – если они превращаются в кислоту.
Все газовые счетчики барабанного типа содержат упаковочную жидкость – обычно воду. Если измерительный барабан изготовлен из нержавеющей стали и используется для измерения газа, который реагирует с водой с образованием кислотного раствора, кислотный раствор может проникать через часть измерительного барабана, расположенную под ватерлинией. Это происходит наиболее быстро в газовых счетчиках, которые используются не очень часто.
Газовые счетчики RITTER не имеют этой проблемы.
-  Эпоксидное покрытие не требуется для измерения барабанов.
Некоторые производители газовых счетчиков предлагают мерные барабаны из нержавеющей стали с эпоксидным покрытием. Очень трудно нанести покрытие полностью равномерно на поверхность барабана, особенно в острых углах барабана (где сварные швы мягкого припоя). Это слабые места, где едкие газы могут еще легче начать атаковать и разрушать материал барабана и сварные швы мягкой пайки.
-  Магнитная муфта вместо уплотнительного кольца для оси барабана.
Счетчики газа из нержавеющей стали конкурента имеют ось, которая должна проходить через стенку корпуса, чтобы соединить измерительный барабан с индикатором иглы на циферблате счетчика газа. Эти измерители имеют уплотнительное кольцо или подобное, чтобы запечатать отверстие в корпусе, через которое проходит ось. Это уплотнительное кольцо находится под уровнем жидкости в упаковке. Из-за механического трения оси, вращающейся в уплотнительном кольце, оно постепенно изнашивается.
Если газ вступил в реакцию с упаковочной жидкостью и превратил ее в кислотный, этот кислотный раствор также начинает поступать в материал уплотнительного кольца. Рано или поздно уплотнительное кольцо начинает протекать. Это приводит к падению уровня упаковочной жидкости. Это падение уровня жидкости в сальнике приводит к неточности измерения газового счетчика. Во-первых, когда утечка мала, падение уровня упаковочной жидкости может не быть реализовано пользователем, поэтому он не понимает, что измерение является неправильным. Если эта утечка становится больше, кислотная упаковочная жидкость, которая просачивается в корпус противомеханизма, может повредить там детали.
RITTER использует систему магнитного сцепления для соединения измерительного барабана с индикатором иглы на циферблате счетчика газа. Это означает, что в стенке корпуса нет отверстия и уплотнительного кольца. Стенка корпуса остается сплошной, и поэтому нет возможности вытекания жидкости из упаковки.
Газовый счетчик остается газонепроницаемым и непроницаемым для жидкости в течение всего срока его службы.
-  Прозрачный корпус с газовыми счетчиками ПВХ.
При измерении загрязненных газов вращение измерительного барабана газового счетчика барабанного типа действует как стиральная машина и выталкивает «грязь» из газа. Этот осадок накапливается на дне корпуса газового счетчика. Если он накапливается слишком сильно, он может ударить по измерительному барабану, либо замедляя его, либо полностью останавливая. Если это замедляет его, точность измерения будет затронута без ведома пользователя. Если он останавливает вращение барабана, он полностью разрушает этот тестовый прогон. С газовыми счетчиками из нержавеющей стали пользователь не может проверить, сколько отложений накопилось на дне корпуса газового счетчика, и поэтому не знает, были ли затронуты тестовые прогоны.
Газовые счетчики ПВХ RITTER имеют прозрачный корпус, а это означает, что накопление отложений можно очень легко контролировать. Счетчик газа может быть отключен до того, как накопление осадка может повлиять на точность измерений или разрушительные испытания. Это может тогда быть убрано между пробегами.
-  Метры RITTER могут быть отремонтированы.
Если газовый счетчик из нержавеющей стали имеет эпоксидное покрытие, его очень трудно, если не невозможно, отремонтировать. Это связано с тем, что детали с эпоксидным покрытием не подлежат повторной сварке. Из-за этого некоторые производители газовых счетчиков из нержавеющей стали отказываются ремонтировать эти счетчики. Когда они делают ремонт, этот ремонт может быть очень дорогим. Это связано с тем, что неповрежденные детали с эпоксидным покрытием иногда необходимо удалять, чтобы добраться до поврежденных деталей в счетчике. Поскольку неповрежденные детали с эпоксидным покрытием не подлежат повторной сварке, их необходимо заменять вместе с поврежденными деталями.
Термопласты, которые RITTER использует для создания газовых счетчиков, могут быть сварены повторно. Это означает, что необходимо заменить только действительно поврежденные детали. Это делает ремонт RITTER экономичным.

Наименование Ширина, мм Высота, мм Глубина, мм Диаметр каналов входа/выхода Вес, кг Исполнение
TG 05 265 310 380 16 3,9/ 3,8/ 3,8/ 4,1 1/ 2 / 3 /4 Узнать стоимость
TG 05 270 320 350 12 4,0/ 3,0/ 5,0/ 3,0 5/ 6/ 7/ 8 Узнать стоимость
TG 1 265 310 380 16 4,1/ 3,9/ 3,9/ 4,5 1/ 2 / 3 /4 Узнать стоимость
TG 1 270 320 380 12 4,3/ 3,1/ 5,1/ 3,1 5/ 6/ 7/ 8 Узнать стоимость
TG 3 363 410 445 16 6,1/ 6,0/ 6,0/6,5 1/ 2 / 3 /4 Узнать стоимость
TG 3 330 375 405 15 6,3/ 4,5/ 8,1/ 4,5 5/ 6/ 7/ 8 Узнать стоимость
TG 5 363 410 445 15 6,2/ 6,0/ 6,0/ 6,4 1/ 2 / 3 /4 Узнать стоимость
TG 5 330 375 460 15 7,1/ 4,9/ 9,2/ 4,9 5/ 6/ 7/ 8 Узнать стоимость
TG10 420 470 590 25 10,4/ 10,0/ 10,0/ 10,6 1/ 2 / 3 /4 Узнать стоимость
TG 10 410 470 560 25 10,6/7,8/ 13,6/ 7,8 5/ 6/ 7/ 8 Узнать стоимость
TG 20 484 560 610 25 15,2/ 14,8/ 14,8/ 16,0 1/ 2 / 3 /4 Узнать стоимость
TG 20 505 545 615 25 18,0/ 13,4/ 23,2/ 13,4 5/ 6/ 7/ 8 Узнать стоимость
TG 25 517 560 645 30 22,5/ 22,1/ 22,1/ 25,3 1/ 2 / 3 /4 Узнать стоимость
TG 25 550 640 665 30 26,7/ 19,4/ 34,5/ 19,4 5/ 6/ 7/ 8 Узнать стоимость
TG 50 675 725 740 40 19,6/ 19,1/ 19,1/ 21,2 1/ 2 / 3 /4 Узнать стоимость
TG 50 680 725 755 40 40,0/ 28,6/ 65,2/ 28,6 5/ 6/ 7/ 8 Узнать стоимость
