- Краткое описание
Анализатор растворённого кислорода «Эксперт-009» выпускается в переносном исполнении. Имеется встроенный аккумулятор, позволяющий работать автономно в течение нескольких недель. Возможна передача текущих показаний на ПК или мобильное устройство по RS 232, USB или Bluetooth.
№ 63403-16 в Госреестре СИ РФ
Свидетельство об утверждении СИ RU.С.31.083.А № 61711
Декларация соответствия ЕАЭС N RU Д-RU.АН03.В.11166/19

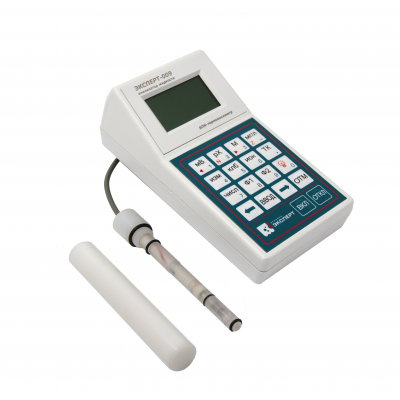

Возможно подключение к прибору электрохимического датчика ДКТП-02.

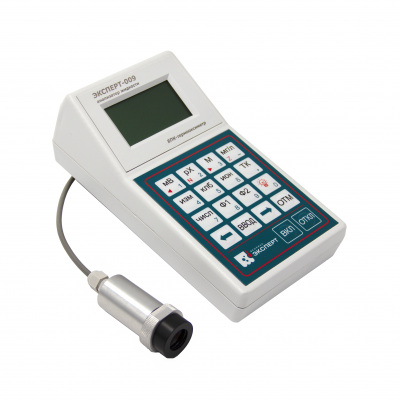

Анализатор
растворённого кислорода «Эксперт-009» с оптическим датчиком, который
обладает рядом преимуществ по сравнению с амперометрическим датчиком
Кларка:
• датчик практически не требует обслуживания;
• отсутствует мембрана, не нужен электролит;
•
не отравляется сероводородом и другими серосодержащими соединениями, -
можно измерять даже непос¬редственно в сточной воде и аэротенках;
• отсутствие мешающего влияния матрицы раствора;
•
невосприимчивость датчика к давлению (возможно измерение
непосредственно в сосуде под давлением или трубопроводе через прозрачный
иллюминатор, не нарушая герметичность);
• легко заменяемые прочные сменные наконечники с ресурсом жизни 1 год ;
• возможность измерения в неводных средах .
Принцип работы «Эксперт-009»
Чувствительным
элементом датчика является специальный фосфоресцирующий краситель. Под
действием кислорода происходит тушение фосфоресценции, которое
анализатор пересчитывает в значение концентрации. Данный метод является
чрезвычайно высокоселективным благодаря уникальным свойствам молекулы
кислорода.
Новый анализатор с оптическим датчиком лишен недостатков
традиционных методов (йодометрического титрования по Винклеру и
амперометрического измерения с датчиком Кларка). Практически отсутствуют
мешающие влияния окислителей, восстановителей, взвешенных и окрашенных
веществ.
Оптический датчик для определения растворённого кислорода
Измеритель
состоит из компактного датчика в корпусе (1) расположены источник света
(3), фотопри¬емник (2). Сменная насадка (4) с нанесенным красителем,
фиксируется колпачком (5). а также измерительного преобразователя.
Последовательность стадий процесса измерения следующая:
1. возбуждение молекул индикаторного красителя светом;
2. переход красителя в основное состояние одним из двух способов:
• в виде фосфоресценции при отсутствии кислорода;
• передача энергии молекуле кислорода (тушение фосфоресценции), сопровождающаяся её переходом в синглетное состояние.
Чем
больше содержание кислорода, тем быстрее происходит тушение
фос¬форесценции красителя, тем меньше время жизни его возбуждённого
состояния. Данная зависимость описывается уравнением Штерна-Фольмера. С
его помощью прибор рассчитывает концентрацию кислорода. При этом
автоматически вносится температурная коррекция.
Технические и метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений массовой концентрации растворенного кислорода (cO2), мг/дм3 | 0.2 … 20 |
Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации растворенного кислорода при температуре анализируемой среды (25±1)оС | ±5 % |
Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации кислорода при температуре анализируемой среды от 5оС до 50оС, кроме температуры (25±1)оС | ±10 % |
Диапазон измерений температуры анализируемого раствора, оС | 0 … 50 |
Диапазон температурной компенсации измерительной системы, оС | 5… 50 |
Пределы допускаемой абсолютной погрешности измерений температуры анализируемого раствора, оС | ± 0,5 |
Время установления рабочего режима после включения, с, не более | 30 |
Продолжительность непрерывной работы, ч, не менее | 8 |
Номинальное напряжение питания, В (встроенный аккумулятор, с индикацией разрядки) | 12 |
Потребляемая мощность, Вт, не более | 6 |
Габаритные размеры измерительного преобразователя, мм, (длина×ширина×высота), не более- переносное исполнение - стационарное исполнение | 200×110×70 250×340×100 |
Масса, кг, не более- переносное исполнение - стационарное исполнение | 0.95 1.10 |
Условия эксплуатации:- температура окружающей среды, °С - относительная влажность при 25оС, %, не более - атмосферное давление, кПа мм рт.ст. - температура анализируемых растворов, °С | 5 … 40 90 84 … 106.7 630 … 800 0 … 50 |
Показатели надежности:- средний срок службы, лет, не менее - средняя наработка на отказ, ч, не менее | 10 5000 |
